ST

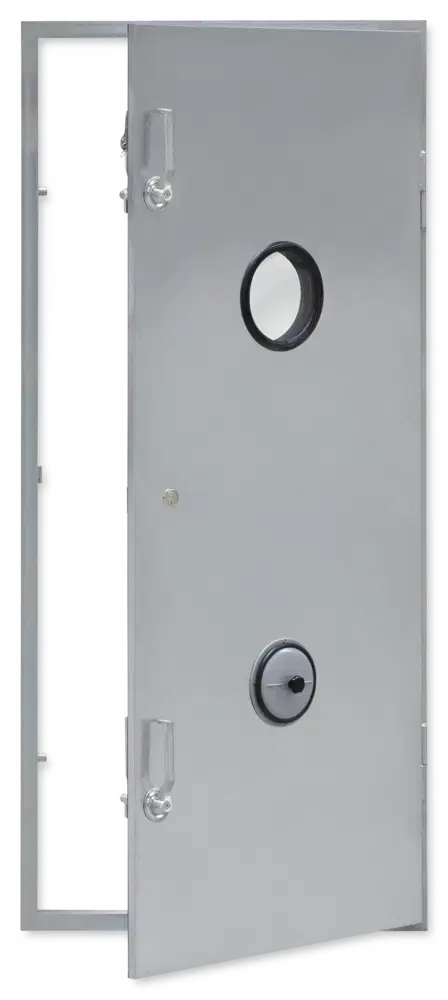

ENKELT- OG DOBBELTDØRE TIL TEKNIKRUM, LAGERRUM, VENTILATIONSAGGREGATER, FILTERKAMRE ELLER KABINETTER TIL MASKINER ELLER ELEKTRISK UDSTYR

Rektangulære enkelt- eller dobbeltdøre, der er robuste og sikrer minimal lækage, selv i tilfælde af store differenstryk.

  • Maksimal bredde 1100 mm, maksimal højde 2115 mm
  • Maksimal trykbelastning på 1000 Pa, i lukkeretningen; forstærket konstruktion til op til 2000 Pa
  • Luftlækagehastighed på ca. 0,6 l/s eller 2 m³/t ved 1000 Pa (for hvert dør)
  • Dobbeltdør fremstillet af galvaniseret stål og med mineraluldsfyldning
  • Dørkarm fremstillet af vinkelprofiler eller U-kanalprofiler
  • To dobbeltgrebslåse, der kan betjenes fra begge sider
  • APT-gummitætning, temperaturbestandig op til 90 °C
  • Fås i standardstørrelser og mange mellemstørrelser


Valgfrit ekstraudstyr og tilbehør

  • Lydisolerende foring
  • Forstærket konstruktion
  • Enhver kombination af cylinderlås, indstikslås, overtryksventil, inspektionsvindue og aftagelige udvendige låsegreb
  • Pulverlakeret til udendørs installation

Anvendelse

Anvendelse

  • Ståldøre med lav lækage af type ST bruges som adskillelseselementer til walk-in-anlægsrum, lagerrum, ventilationsaggregater, filterkamre eller kabinetter til maskiner eller elektrisk udstyr
  • Robust konstruktion med meget lav luftlækage, selv i tilfælde af store differenstryk
  • Pulverlakeret konstruktion med øget korrosionsbestandighed
  • Maksimalt tryk på åbningssiden er 1000 Pa (2000 Pa for forstærket konstruktion)

Særlige egenskaber

  • Varianter med ekstra lydisolerende foring (X-konstruktionsvarianter) giver god lydabsorption
  • U-værdi: 1,02 W/(m²K) ved 8 W(/m²K) til indendørs brug (luft ikke i bevægelse) og 25 W/(m²K) til udendørs brug (luft i bevægelse)
  • Valgfri dørkarm uden fastgørelsestabs (-21), men med flangehuller

Nominelle størrelser

ST (enkeltdør)

  • B: 500, 600, 800 og 940 mm (mellemliggende størrelser 400 – 1100 mm i intervaller på 1 mm)
  • H: 1500, 1600, 1800 and 1940 mm (mellemliggende størrelser 800 – 2115 mm i intervaller på 1 mm)
  • Enhver kombination af B × H


ST-D (dobbeltdør)

  • B: 1080, 1280, 1680 and 1960 mm (mellemliggende størrelser 1080 – 2280 mm i intervaller på 1 mm)
  • H: 1500, 1600, 1800 and 1940 mm (mellemliggende størrelser 800 – 2115 mm i intervaller på 1 mm)
  • Enhver kombination af B × H

Beskrivelse

Varianter

  • ST: Ståldør med lav lækage
  • ST-V: Ståldør med lav lækage og forstærket dør
  • ST-X: Ståldør med lav lækage og lydisolerende foring
  • ST-X-V: Ståldør med lav lækage og lydisolerende foring og forstærkningselementer
  • ST-D: Dobbelt ståldør med lav lækage
  • ST-D-V: Dobbelt ståldør med lav lækage og forstærkede fløje
  • ST-D-X: Dobbelt ståldør med lav lækage og lydisolerende beklædning
  • ST-D-X-V: Dobbelt ståldør med lav lækage med lydisolerende foring og forstærkningselementer
  • R: Hængsel på højre side
  • L: Hængsel på venstre side


Bygningsdele og egenskaber

  • Dør med omkredstætning
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Hængsler
  • Dørkarm


Påbygningsdele

  • 11: Vinkelprofilramme med svejsede fastgørelsestabs
  • 13: U-kanalramme 115 × 40 × 4 mm
  • 15: U-kanalramme 240 × 40 × 4 mm med svejsede fastgørelsestabs
  • 21: Vinkelprofilramme uden fastgørelsestabs
  • Låse, inspektionsvindue, overtryksventil, frontlåsegreb: til forbedring og udvidelse af anvendelsesområdet


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)
  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Dobbeltgrebslåse kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 1000 Pa i lukkeretningen

Materialer og overflader

  • Dør og afstivere fremstillet af galvaniseret stål
  • Forstærket konstruktion (V): Skruefastgjorte afstivere
  • Absorptionsmateriale er mineraluld
  • Dørkarm af galvaniseret stål
  • Dobbeltgrebslåse af trykstøbt aluminium
  • APT-gummitætning
  • Lydabsorberende Bitumen K57-plader
  • P1: Pulverlakeret, RAL CLASSIC-farve
  • PS: Pulverlakeret, NCS- eller DB-farve


Mineraluld

  • I henhold til DIN 4102, brandklasse A2, ikke-brændbart
  • RAL-kvalitetsmærke RAL-GZ 388
  • Biologisk opløseligt og dermed hygiejnisk sikkert i henhold til den tyske TRGS 905 (tekniske regler for farlige stoffer) og EU-direktiv 97/69/EC
  • Modstandsdygtig over for svampe- og bakterievækst

Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
  • Kontaminering bør fjernes, da det kan føre til korrosion og øget luftlækage i lukkede døre

Tekniske informationer

Funktion, Teknisk data, Specifikationstekst, Ordrekode – enkeltdør, Ordrekode – dobbeltdør

  • Funktion
  • Teknisk data
  • Specifikationstekst
  • Ordrekode – enkeltdør
  • Ordrekode – dobbeltdør
Schematic illustration of ST

① Door
② Door frame (angle section 50 × 50 × 4)
③ Skin thickness 1 mm
④ Skin thickness 1.25 mm
⑤ Stiffener (additional central stiffener from H = 1800 mm)
⑥ Absorption material
⑦ Seal
⑧ Double lever locking device

Funktionsbeskrivelse

Ståldøre med lav lækage er adskillelseselementer med lav lækage til rum eller andre lukkede områder.

Når døren lukkes, dvs. når de dobbelte låsehåndtag drejes, presses perimetertætningen helt ind mod rammen. Som følge heraf er luftlækagehastigheden ekstremt lav, selv i tilfælde af høje differenstryk.

Nominelle størrelser (enkeltdør)

400 × 800 til 1100 × 2115 mm

Nominelle størrelser (dobbeltdør)

1080 × 800 til 2280 × 2115 mm

Maksimalt tryk på åbningssiden

1000 Pa (forstærket konstruktion: 2000 Pa)

Vægtet lydreduktionsindeks (med lydabsorberende fyldning)

Enkeltdør: 43 – 46  dB, Dobbeltdør: 44 – 47 dB, døre på begge sider af vægåbningen: 58 – 61 dB


VÆGTET LYDREDUKTIONSINDEKS

VariantCenterfrekvens fm [Hz]
125 250 500 1000 2000
VariantRW
dB
ST-X, ST-X-V

26

38

44

46

46

ST-D-X, ST-D-X-V

28

41

45

49

46

2 × ST-X, ST-X-V, døre på begge sider af vægåbningen

48

52

59

62

65

Ståldøre med lav lækage som adskillelseselementer til walk-in teknikrum, lagerrum, ventilationsaggregater, filterkamre eller rum til maskiner eller elektrisk udstyr.

Installationsklar komponent, der består af en dør med dobbeltgrebslås, absorptionsmateriale, tætning og hængsler samt en ramme.

Air leakage rate on the opening side is approx. 0.6 l/s or 2 m³/h at 1000 Pa (single leaf door).

Særlige egenskaber

  • Varianter med ekstra lydisolerende foring (X-konstruktionsvarianter) giver god lydabsorption
  • U-værdi: 1,02 W/(m²K) ved 8 W(/m²K) til indendørs brug (luft ikke i bevægelse) og 25 W/(m²K) til udendørs brug (luft i bevægelse)
  • Valgfri dørkarm uden fastgørelsestabs (-21), men med flangehuller


Materialer og overflader

  • Dør og afstivere fremstillet af galvaniseret stål
  • Forstærket konstruktion (V): Skruefastgjorte afstivere
  • Absorptionsmateriale er mineraluld
  • Dørkarm af galvaniseret stål
  • Dobbeltgrebslåse af trykstøbt aluminium
  • APT-gummitætning
  • Lydabsorberende Bitumen K57-plader
  • P1: Pulverlakeret, RAL CLASSIC-farve
  • PS: Pulverlakeret, NCS- eller DB-farve

Mineraluld

  • I henhold til DIN 4102, brandklasse A2, ikke-brændbart
  • RAL-kvalitetsmærke RAL-GZ 388
  • Biologisk opløseligt og dermed hygiejnisk sikkert i henhold til den tyske TRGS 905 (tekniske regler for farlige stoffer) og EU-direktiv 97/69/EC
  • Modstandsdygtig over for svampe- og bakterievækst


Teknisk data

  • Nominelle størrelser (enkeltdør): 400 × 800 til 1100 × 2115 mm
  • Nominelle størrelser (dobbeltdør): 1080 × 800 til 2280 × 2115 mm
  • Maksimalt tryk på åbningssiden: 1000 Pa (forstærket konstruktion: 2000 Pa)
  • Vægtet lydreduktionsindeks (med lydabsorberende fyldning): Enkeltdør 43 – 46 dB, dobbeltdør 44 – 47 dB, til venstre og højre for vægåbningen 58 – 61 dB


Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram Easy Product Finder.

STRXV/500 × 1500/11/Z01/P1 – RAL...
||||||||
12345678


1 Type
ST: Ståldør med lav lækage

2
Hængsel
R: Højre side
L: Venstre side

3 Lydisolerende foring
Ingen angivelse: Ingen
X: Med

4 Dørens konstruktion
Ingen angivelse: Standardkonstruktion
V: Forstærket dør

5 Nominel størrelse [mm]
B × H

6 Dørkarm
11: Vinkelprofil 50/50/4, med svejsede fastgørelsestabs
13: U-kanal 115/40/4, med svejsede fastgørelsestabs
15: U-kanal 240/40/4, med svejsede fastgørelsestabs
21: Vinkelprofil, uden svejsede fastgørelsestabs (alternativt med flangehuller, pristillæg)

7 Tilbehør
Ingen angivelse: Igen
Z01 - Z23

8 Overflade
Ingen angivelse: Standardkonstruktion
P1: Pulverlakeret, RAL CLASSIC-farve
PS: Pulverlakeret, DB-farve

Glans
RAL 9010, glans 50
RAL 9010, glans 30
Alle andre RAL-farver, glans 70

ORDRE EKSEMPEL: ST – R / 800 × 1800 / 21 / Z06

Type
ST: Ståldør med lav lækage
Hængsel
R: Højre side
Lydisolerende foring
Ingen angivelse: Ingen
Dørens konstruktion
Ingen angivelse: Standardkonstruktion
Nominel størrelse [mm] 800 × 1800
Dørkarm
21: Vinkelprofil, uden svejsede fastgørelsestabs (alternativt med flangehuller, pristillæg)
Tilbehør
Standardkonstruktion med inspektionsvindue og cylinderlås

Overflade

Standardkonstruktion

STDXV/1080 × 1500/11/Z01/P1 – RAL...
||||||||
12345678


1 Type
ST: Ståldør med lav lækage

Antal døre
D: Dobbelt ståldør med lav lækage

3 Lydisolerende foring
Ingen angivelse:
 Ingen
X: Med

4 Dørens konstruktion
Ingen angivelse:
 Standardkonstruktion
V: Forstærket dør

5 Nominel størrelse [mm]
B × H

6 Dørkarm
11:
 Vinkelprofil 50/50/4, med svejsede fastgørelsestabs
13: U-kanal 115/40/4, med svejsede fastgørelsestabs
15: U-kanal 240/40/4, med svejsede fastgørelsestabs
21: Vinkelprofil, uden svejsede fastgørelsestabs (alternativt med flangehuller, pristillæg)

7 Tilbehør
Ingen angivelse:
 Igen
Z01 - Z23

8 Overflade
Ingen angivelse:
 Standardkonstruktion
P1: Pulverlakeret, RAL CLASSIC-farve
PS: Pulverlakeret, DB-farve


Glans
RAL 9010, glans 50
RAL 9010, glans 30
Alle andre RAL-farver, glans 70

ORDRE EKSEMPEL: ST – D / 1680 × 1800 / 21 / Z06

Type
ST: Ståldør med lav lækage
Antal døre
D: Dobbelt ståldør med lav lækage
Lydisolerende foring
Ingen
Dørens konstruktion
Standardkonstruktion
Nominel størrelse [mm] 1680 × 1800
Dørkarm
21: Vinkelprofil, uden svejsede fastgørelsestabs (alternativt med flangehuller, pristillæg)
Tilbehør
Standardkonstruktion med inspektionsvindue og cylinderlås

Overflade

Standardkonstruktion

Varianter, Dimensioner og vægt, Produktdetaljer

  • VARIANTER
  • DIMENSIONER OG VÆGT
  • PRODUKTDETALJER

ST

Variant

  • Ståldør med lav lækage


Bygningsdele og egenskaber

  • Dør med omkredstætning
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)
  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 1000 Pa (i lukkeretningen); luftlækage på 0,6 l/s eller 2 m³/h


ST-V

Variant

  • Ståldør med lav lækage med forstærkning


Bygningsdele og egenskaber

  • Forstærket dør med omkredstætning
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)

  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Skruefastgjorte afstivere
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 2000 Pa (i lukkeretningen); luftlækage på 1,1 l/s eller 4 m³/h


ST-X

Variant

  • Ståldør med lav lækage og lydisolerende foring


Bygningsdele og egenskaber

  • Dør med omkredstætning
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Lydisolerende plader monteret på indersiden af dørbeklædningen
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)

  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 1000 Pa (i lukkeretningen); luftlækage på 0,6 l/s eller 2 m³/h


ST-X-V

Variant

  • Ståldør med lav lækage, lydisolerende beklædning og forstærkningselementer


Bygningsdele og egenskaber

  • Forstærket dørblad med omkredstætning
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Lydisolerende plader monteret på indersiden af dørbeklædningen
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)
  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Skruefastgjorte afstivere
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 2000 Pa (i lukkeretningen); luftlækage på 1,1 l/s eller 4 m³/h


ST-D

Variant

  • Dobbelt ståldør med lav lækage


Bygningsdele og egenskaber

  • To døre, begge med omkredstætning
  • Centreret stolpe
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)
  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 1000 Pa (i lukkeretningen); luftlækage på 1,1 l/s eller 4 m³/h


ST-D-V

Variant

  • Dobbelt ståldør med lav lækage med lav lækage og forstærkning


Bygningsdele og egenskaber

  • To døre, begge med forstærkningselementer og en perimeterforsegling
  • Centreret stolpe
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)

  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Skruefastgjorte afstivere
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 2000 Pa (i lukkeretningen); luftlækage på 2,2 l/s eller 8 m³/h


ST-D-X

Variant

  • Dobbelt ståldør med lav lækage og lydisolerende foring


Bygningsdele og egenskaber

  • To døre, begge med perimeterforsegling
  • Centreret stolpe
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Lydisolerende plader monteret på indersiden af dørbeklædningen
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)
  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 1000 Pa (i lukkeretningen); luftlækage på 1,1 l/s eller 4 m³/h


ST-D-X-V

Variant

  • Dobbelt ståldør med lav lækage med lav lækage, lydisolerende foring og forstærkningselementer


Bygningsdele og egenskaber

  • To døre, begge med forstærkningselementer og en omkredstætning
  • Centreret stolpe
  • Låseanordninger med dobbelt greb
  • Absorptionsmateriale
  • Lydisolerende plader monteret på indersiden af dørbeklædningen
  • Hængsler
  • Dørramme


Konstruktionsegenskaber

  • Dobbeltlagsdøre; lagtykkelse på henholdsvis 1 mm og 1,25 mm (åbningssiden)

  • Afstivere på niveau med dobbeltgrebslåsene
  • Ekstra central afstivning fra H = 1800 mm
  • Skruefastgjorte afstivere
  • Dobbeltgrebslåsene kan betjenes fra begge sider
  • Tætningen er temperaturbestandig op til 90 °C
  • Maksimal trykbelastning på 2000 Pa (i lukkeretningen); luftlækage på 2,2 l/s eller 8 m³/h

ST, bredde, dimensioner

B B1
mm
<500 B + 30
500530
600630
800830
940970


ST, højde, dimensioner

H H1 X
mm
<1500 H + 30249,5
15001530349,5
16001630349,5
18001830349,5
19401970349,5


ST-D, bredde, dimensioner

B B1 B2
mm
B < 1080 (B – 20) ∕ 2B + 30

1080

5301110
12806301310
16808301710
19609701990


ST, ST-V, vægt

H B [mm]
500 600 800 940
mm kg
1500 33405362
160034415464
180035425666
194036435767


ST-X, ST-X-V, vægt

H B [mm]
500 600 800 940
mm kg
150036435868
160037445970
180038466171
194039466273


ST-D, ST-D-V, vægt

H B [mm]
1080 1280 1680 1960
mm kg
1500 6678102120
16006881106123
18007083109127
19407286113131


ST-D-X, ST-D-X-V, vægt

HB [mm]
1080 1280 1680 1960
mm kg
1500 7286113131
1600

75

88

116

135

1800

77

91

119

139
1940

80

95

124

145

Installationsdetaljer

  • INSTALLATIONS-DETALJER

Installation og idriftsættelse

  • Juster rammen præcist, før den mures fast
  • Når døren er lukket, skal perimetertætningen være i fuld kontakt med karmen


Vinkelprofilramme, antal fastgørelsestabs eller flangehuller

H ST ST-D
mm
1500 68
160068
1800810
1940810


U-kanal dørkarm, dimensioner

Ordrekode detaljer A
mm
13 115
15240

Downloads

Produktoplysninger

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633
