TJN

AKUSTISK OG TEKNISK OPTIMERET, TIL VÆGMONTERING OG MONTERING PÅ REKTANGULÆRE OG CIRKULÆRE KANALER, JUSTERBAR – FREMSTILLET AF PLAST

Den nye TJN-jetdyse har forbedrede akustiske egenskaber og er også mere energieffektiv.

  • Nominelle størrelser: 160, 200, 250, 315 og 400 mm

  • Volumenstrømsområde: 20 - 1000 l/s eller 72 - 3600 m³/t

  • Synlige dele fremstillet af højkvalitetspolymer i hvid aluminium eller ren hvid

  • Optimerede dysekonturer

  • Indikation af indblæsningsvinkel, begrænsning af indblæsningsvinkel og indstilling -30 til +30 på en skjult skala

  • Facadedækselring med bajonetfatning, der er let at fjerne


Valgfrit ekstraudstyr og tilbehør

  • 5 nominelle størrelser, hver med en cirkulær studs eller, som ekstraudstyr, med et tilslutningsstykke til cirkulære eller rektangulære kanaler
  • Hvirvleenhed med akustisk optimerede luftreguleringsblade med unikke savtakkede kanter og hætte til totrinsreduktion af kastelængden
  • Ekstern elektrisk aktuator med kompakt højde
  • Elektrisk aktuator giver mulighed for integration med det centrale BMS-system
  • Intern termisk aktuator med formhukommelseslegering til selvstændig justering af indblæsningsvinklen
  • Alle varianter fås også med udvendigt kabinet

Anvendelse

Anvendelse

  • Jetdyser som indblæsningsarmatur med lang kastelængde
  • Til produktionshaller, gymnastiksale, teatre og konferencelokaler samt til store interne rum i lufthavne, banegårde og indkøbscentre
  • Attraktivt designelement til bygningsejere og arkitekter med høje æstetiske krav
  • Til temperaturforskelle mellem indblæsningsluft og rumluft fra -12 til +20 K
  • Justerbar udblæsningsvinkel, fra -30 til +30°, til skift mellem varme- og køletilstand
  • Til direkte montering på cirkulære kanaler eller som afgrening fra cirkulære eller rektangulære kanaler


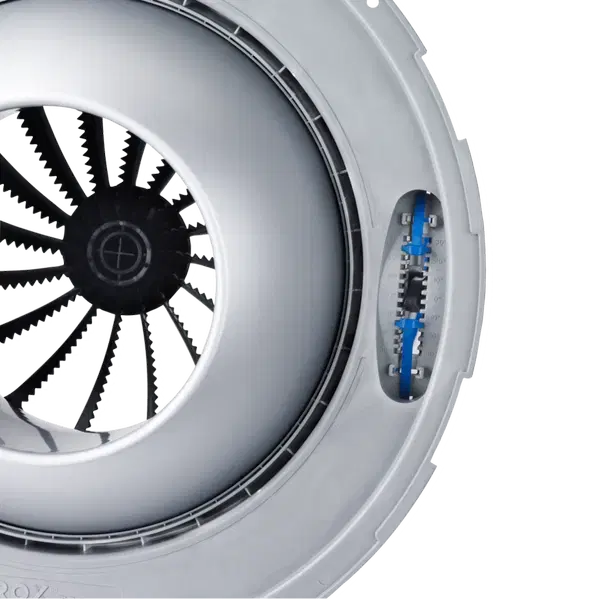

Særlige egenskaber

  • Facadedækselring med bajonetfatning, der er let at fjerne
  • Hvirvleenhed med akustisk optimerede luftreguleringsblade med unikke savtandskanter og hætte til totrinsreduktion af kastelængden
  • Indikation af indblæsningsvinkel, begrænsning af indblæsningsvinkel og indstilling -30 til +30 på en skjult skala
  • Elektrisk eller termisk aktuator som ekstraudstyr


Nominelle størrelser

  • 160, 200, 250, 315, 400 mm

Beskrivelse

Varianter

Tilslutning

  • Kanaltilslutning (direkte tilslutning)
  • K: Til rektangulære kanaler
  • R: Til cirkulære kanaler

Aktuator

  • Manuel justering
  • E*: Elektrisk aktuator
  • T1: Termisk aktuator


Komponenter og egenskaber

  • Dyse med akustisk optimerede konturer og justerbar indblæsningsvinkel fra -30 - +30°, i intervaller på 5°
  • Flange med positionsindikator (skala) og justerbare endepositioner, skjult af en ring på forsiden
  • Sfærisk kabinet med studs
  • Udvendigt kabinet (valgfrit)
  • Tilslutningsstykke til cirkulære og rektangulære kanaler (ekstraudstyr)
  • Aktuator (ekstraudstyr)


Påbygningsdele

  • C: Udvendigt kabinet


Tilbehør

  • Hvirvleenhed og hætte til reduktion af kastelængde


Konstruktionsegenskaber

  • Studs egnet til cirkulære kanaler i henhold til EN 1506 eller EN 13180
  • Studs med dobbelt læbetætning


Materialer og overflader

  • Flangeramme, dækring, dyse, hvirvleenhed og hætte fremstillet af ABS-plast, UL94, V-0, flammehæmmende
  • Sfærisk kabinet fremstillet af galvaniseret stål
  • Tilslutningsstykker til cirkulære og rektangulære kanaler af galvaniseret stål
  • Dobbelt læbetætning af gummi
  • Eksponeret overflade er ren hvid, svarende til RAL 9010
  • S1: Hvid aluminium, svarende til RAL 9006


Standarder og retningslinjer

  • Lydeffektniveau for den luftgenererede støj målt i henhold til EN ISO 5135


Vedligeholdelse

  • Lav vedligeholdelse, da konstruktion og materialer ikke er udsat for slitage
  • Inspektion og rengøring i henhold til VDI 6022

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Hurtigvalg
  • Specifikationstekst
  • Ordrekode

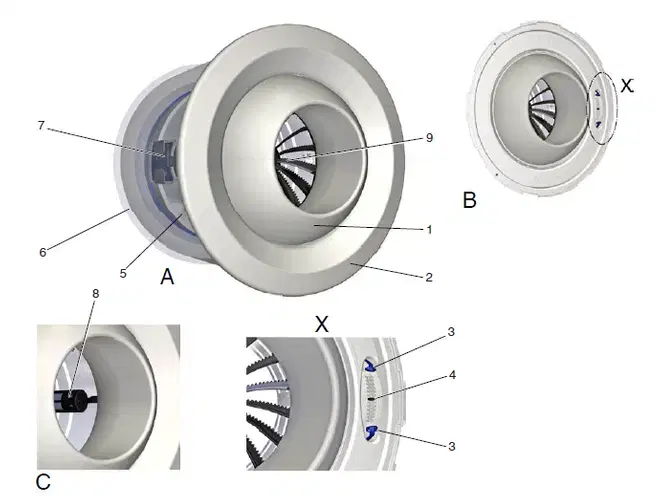

Schematic illustration of TJN

A TJN-E*

Optional

B TJN, with the face cover ring removed6 Outer casing
C TJN-T17 Electric actuator
1 Nozzle8 Thermal actuator
2 Face cover ring9 Swirl unit and cap
3 End position, adjustable
4 Position indicator
5 Spherical nozzle casing

Jetdyser er den foretrukne løsning, når indblæsningsluften skal bevæge sig over store afstande fra indblæsningsstedet til opholdszonen. Det er muligt at tilpasse indblæsningsvinklen, og dermed luftstrømmens retning, til varme- eller køletilstand. Temperaturforskellen mellem indblæsningsluft og rumluft kan være -12 til +20 K.



Køletilstand

Køletilstand er mulig med en positiv indblæsningsvinkel på op til 30°. Indblæsningsluftstrålen er rettet mod loftet, men den højere tæthed af kold luft resulterer i en stigende afbøjning af luftstrålen mod gulvet, når afstanden fra dysen øges. Når indblæsningsstrålen når opholdszonen, er både temperaturforskellen mellem indblæsningsluft og rumluft og luftstrømshastigheden reduceret til et behageligt niveau. Dette funktionsprincip giver mulighed for lange kasteafstande.


Opvarmningstilstand

Varmedrift er mulig med en negativ indblæsningsvinkel på -30° eller mindre. Indblæsningsluftstrålen er rettet mod opholdszonen. På grund af den varme lufts lavere densitet får strålen opdrift. Når indblæsningsstrålen når opholdszonen, skal både temperaturforskellen mellem indblæsningsluften og rumluften og luftstrømmens hastighed ideelt set være reduceret.

Indblæsningsvinklen kan ændres manuelt eller med en termisk eller elektrisk aktuator.

En hvirvelenhed og hætte (ekstraudstyr) gør det muligt at reducere kastelængden til 65% eller 75%.

Nominelle størrelser160, 200, 250, 315, 400 mm
Volumenstrømsområde20 - 1000 l/s eller 72 - 3600 m³/h

Justerbar indblæsningsvinkel

-30 til +30°

Temperaturforskel mellem indblæsningsluft og rumluft

-12 til +20 K

Hurtigvalgstabellerne giver et godt overblik over volumenflowhastigheder og tilsvarende lydeffektniveauer og differenstryk.

Præcise værdier for alle parametre kan bestemmes med vores designprogram; Easy Product Finder.


Sound power level and total differential pressure

NS

qv [l/s]

qv  (m³/h)

Δpt [Pa]

LWA [dB(A)]

vL

0,5 m/s

1,0 m/s

L [m]

L

160

20

72

9

 < 15

< 5

 < 5

40

144

34

< 15

8

< 5

60

216

76

15

13

6

80

288

135

26

17

8

200

35

126

9

 < 15

6

< 5

70

252

35

< 15

11

6

105

378

78

19

17

9

140

504

138

30

23

11

250

55

198

8

 < 15

7

< 5

110

396

33

< 15

14

7

165

594

75

 21

21

11

220

792

132

33

28

14

315

90

324

8

 < 15

9

< 5

185

666

35

< 15

18

9

265

954

71

24

26

13

360

1296

132

36

> 30

18

400

155

558

8

 < 15

12

6

310

1116

33

< 15

24

12

465

1674

75

27

 > 30

18

620

2232

133

38

> 30

24


Alle værdier gælder for indblæsningsvinkel 0°
L: Kastelængde med isotermisk drift, ingen reduktion af kastelængden

Justerbare jetdyser til ventilation af store indendørs rum som haller og forsamlingslokaler. Luftudledning med lang kastelængde, fremragende akustiske egenskaber. Dyserne kan vippes vertikalt fra -30 - +30° til horisontal luftudledning. Indikation af indblæsningsvinkel, begrænsning og indstilling af indblæsningsvinkel på en skjult skala.

Består af et kabinet til den kugleformede indblæsningsdyse, flange, dækring og dyse.

Til direkte montering på cirkulære kanaler eller som afgrening fra cirkulære eller rektangulære kanaler.


Særlige egenskaber

  • Facadedækselring med bajonetfatning, der er let at fjerne
  • Hvirvleenhed med akustisk optimerede luftreguleringsblade med unikke savtandskanter og hætte til totrinsreduktion af kastelængden
  • Indikation af indblæsningsvinkel, begrænsning af indblæsningsvinkel og indstilling -30 til +30 på en skjult skala
  • Elektrisk eller termisk aktuator som ekstraudstyr


Vedligeholdelse

  • Lav vedligeholdelse, da konstruktion og materialer ikke er udsat for slitage
  • Inspektion og rengøring i henhold til VDI 6022


Materialer og overflader

  • Flangeramme, dækring, dyse, hvirvleenhed og hætte fremstillet af ABS-plast, UL94, V-0, flammehæmmende
  • Sfærisk kabinet fremstillet af galvaniseret stål
  • Tilslutningsstykker til cirkulære og rektangulære kanaler af galvaniseret stål
  • Dobbelt læbetætning af gummi
  • Eksponeret overflade er ren hvid, svarende til RAL 9010
  • S1: Hvid aluminium, svarende til RAL 9006
TJN – R – E7 / 160 – 315 / C / D / S1
||||||||
12345678
1 Type
TJN: Justerbar jetdyse

2 Tilslutningsstykke
Ingen angivelse: Uden tilslutningsstykke
K: Til rektangulære kanaler
R: Til cirkulære kanaler (sadeltilslutning), angiv kanaldiameter under 5

3 Aktuator
Ingen angivelse: Manuel justering
E7: 230 V AC, 3-punkt
E8: 24 V AC/DC, 3-punkt
E9: 24 V AC/DC, modulerende, 2 - 10 V DC
T1: Termisk aktuator

4 Nominel størrelse [mm]
160, 200, 250, 315, 400

5 Cirkulær kanaldiameter [mm]
Angiv kun for variant -R
315 (kun for nominel størrelse 160)
500 (kun op til nominel størrelse 315)
630
800

6 Påbygningsdele
Ingen angivelse: Uden påbygningsdele
C: Udvendigt kabinet

7 Tilbehør
Ingen angivelse: Uden tilbehør
D: Hvirvleenhed og hætte til reduktion af kastelængden

8 Synlig overflade
Ingen angivelse: Svarende til RAL 9010 (ren hvid)
S1: Svarende til RAL 9006 (hvid aluminium)


Order example: TJN - K - E9 / 250 / C / D / S1

TypeTJN
TilslutningsstykkeTil rektangulære kanaler
Aktuator24 V AC/DC, modulerende, 2 - 10 V DC
Nominel størrelse [mm] 250 mm
PåbygningsdeleUdvendigt kabinet
TilbehørHvirvleenhed og hætte til reduktion af kastelængden
Synlig overfladeSvarende til RAL 9006 (hvid aluminium)

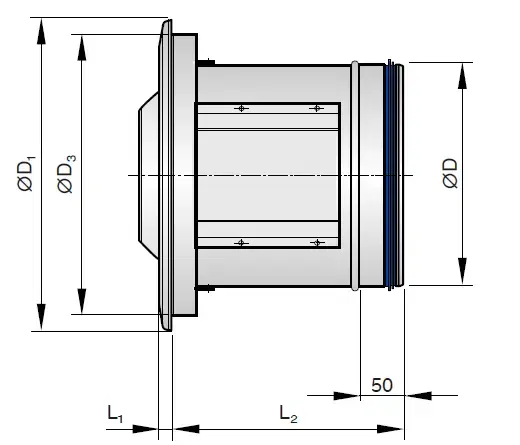

Varianter, Dimensioner, Installationsdetaljer

  • VARIANTER
  • DIMENSIONER
  • INSTALLATIONS-DETALJER
User interface: TJN

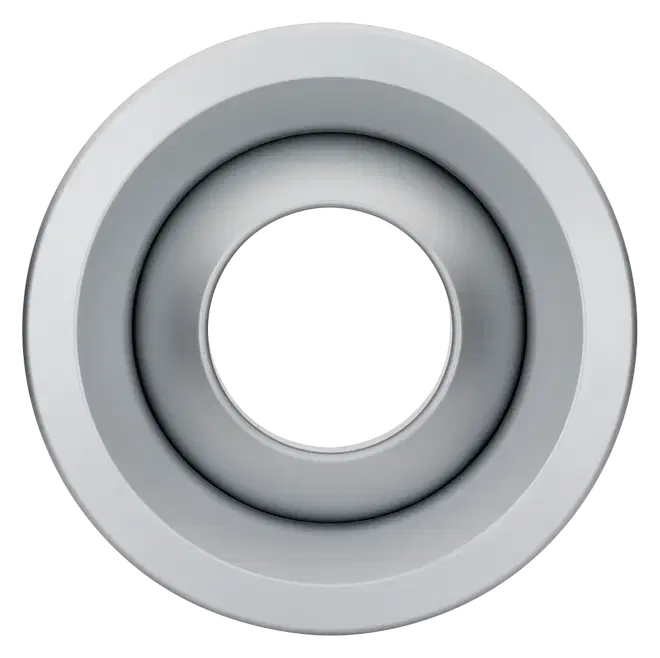

TJN in white, similar to RAL 9010

Generel information

Sammen med anerkendte designere og arkitekter har vi udviklet lofts-, væg-, trappe- og gulvarmaturer og gitre, der ikke kun er æstetiske designelementer, men også opfylder krævende ventilations- og akustikkrav.

TJN

TJN

NS

TJN

TJN-E*

TJN-T1

L2

m [kg]

L2

m [kg]

L2

m [kg]

ØD1

L1

ØD4

ØD

C

160

192

1,9

192

2,1

252

2,3

258

15

227

158

50

200

200

2,3

200

2,5

260

2,8

298

14

263

198

50

250

210

3,1

210

3,3

270

3,7

348

14

315

248

50

315

225

4,0

225

4,2

285

4,8

413

15

379

313

50

400

235

4,6

235

4,8

295

5,5

501

16

468

398

50


TJN/.../C

NS

TJN/.../C

TJN-E*/.../C

TJN-T1/.../C

L2

m [kg]

L2

m [kg]

L2

m [kg]

ØD1

L1

ØD3

ØD

C

160

192

2,7

192

2,9

252

3,4

258

15

228

158

50

200

200

3,4

200

3,6

260

4,2

298

14

265

198

50

250

210

4,4

210

4,6

270

5,3

348

14

316

248

50

315

225

5,8

225

6,0

285

7,0

413

15

381

313

50

400

235

8,0

235

8,2

295

9,5

501

16

469

398

50


TJN-K

NS

TJN-K

TJN-K-T1

TJN-E*/.../C

L2

m [kg]

L2

m [kg]

L2

m [kg]

ØD1

L1

ØD4

ØD

C

160

248

2,1

308

2,5

248

2,3

258

15

227

158

50

200

257

3,2

317

3,7

257

3,4

298

14

263

198

50

250

265

3,4

325

4,0

265

3,6

348

14

315

248

50

315

281

4,6

341

5,4

281

4,8

413

15

379

313

50

400

292

6,5

352

7,4

292

6,7

501

16

468

398

50


TJN-K/.../C

NS

TJN-K/.../C

TJN-K-E*/.../C

TJN-K-T1/.../C

L2

m [kg]

L2

m [kg]

L2

m [kg]

ØD1

L1

ØD3

ØD

C

1602583,52583,73184,22581522815850
2002674,32674,53275,12981426519850
2502765,52765,73366,43481431624850
3152917,22917,43518,44131538131350
4003029,930210,136211,45011646939850


TJN-R

NS

TJN-R

TJN-R-E*

TJN-R-T1

L2

m [kg]

L2

m [kg]

L2

m [kg]

ØD1

L1

ØD4

ØD

C

160

248

2,1

248

2,3

308

2,5

258

15

227

158

50

200

257

3,2

257

3,4

317

3,7

298

14

263

198

50

250

265

3,4

265

3,6

325

4,0

348

14

315

248

50

315

281

4,6

281

4,8

341

5,4

413

15

379

313

50

400

292

6,5

292

6,7

352

7,4

501

16

468

398

50


TJN-R/.../C

NS

TJN-R/.../C

TJN-R-E*/.../C

TJN-R-T1/.../C

L2

m [kg]

L2

m [kg]

L2

m [kg]

ØD1

L1

ØD3

ØD

C

160

2613,52613,73214,225815

228

158

50

200

270

4,3

270

4,5

330

5,1

298

14

265

198

50

250

279

5,5

279

5,7

339

6,4

348

14

316

248

50

315

294

7,2

294

7,4

354

8,4

413

15

381

313

50

400

305

9,9

305

10,1

365

11,4

501

16

469

398

50


Cirkulære kanaldimensioner ØD5 [mm]

NS

315

500

630

800

160

+

+

+

+

200

+

+

+

250

+

+

+

315

+

+

+

400

+

+


Installation in circular ducts, without outer casing

TJN, DUK-V

1 Circular duct

2 Jet nozzle

Installation og idriftsættelse

  • Den korrekte installationsretning er markeret med 'Top' på flangen
  • Installation direkte på cirkulære kanaler eller som en afgrening fra cirkulære eller rektangulære kanaler
  • Juster om nødvendigt kastelængden ved hjælp af hvirvleenheden eller hvirvleenheden og hætten


Illustrationerne er skematiske og tjener til at skabe en bedre forståelse af installationsdetaljerne.

Produktdetaljer

  • Produktdetaljer

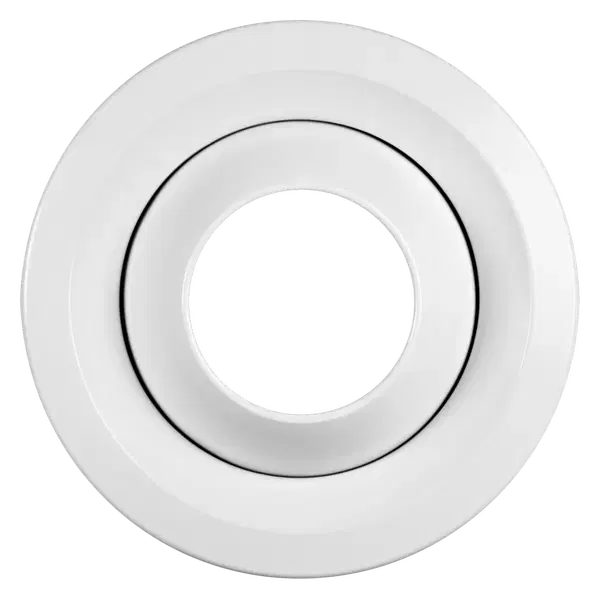

TJN front view

TJN

NS

ØD1

ØD2

Aeff [m2]

160

258

82

0,00500

200

298

108

0,00850

2503481360,0135
3154131740,0225
4005012310,0385

Downloads

Produktoplysninger

  • Product data sheet Actuators – Heating/Cooling

    PD_2017_03_Heating_cooling_DE_en Product data sheet 670 KB pdf

  • Product data sheet Actuators – Modulating actuators

    PD_2017_03_Variable_DE_en Product data sheet 430 KB pdf

  • Product data sheet Actuators – Thermal actuators

    PD_2017_03_Thermal_DE_en Product data sheet 230 KB pdf

  • Product data sheet Type TJN

    TJN_PD_2022_06_27_DE_en Product data sheet 2,4 MB pdf

  • Sales flyer Type TJN

    Sales flyer 700 KB pdf

Certifikater

  • Declaration of conformity or declaration of incorporation Type TJN

    Declaration of conformity or declaration of incorporation 150 KB pdf

  • Declaration of hygiene conformity Type TJN

    TJN_HC_2024_05_DE_en Hygiene certificate 2,1 MB pdf

  • Environmental Product Declaration TJN

    TJN_EPD_2024_03_DE_en Environmental Product Declarations 420 KB pdf

  • Non-CE Manufacturer's statement TJN

    TJN_NotCE_2022_02_08_14_27_11_DE_en Certificate 2,1 MB pdf

Brugsanvisninger

  • Installation manual

    A00000042746 Type TJN 1 MB pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
