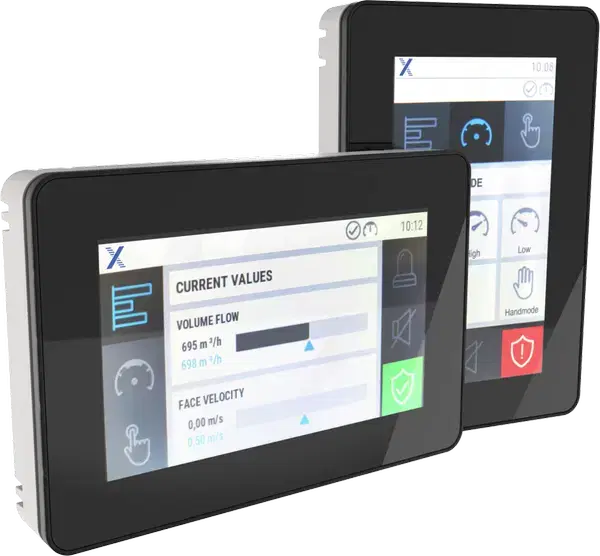

CP-TOUCH

TIL STINKSKABSREGULATOR EASYLAB OG INDBLÆSNINGS- OG UDSUGNINGSREGULATOR MED RUMSTYRINGSFUNKTION

Kontrolpaneler til visning af driftsværdier, aktivering af funktioner og signalering af driftstilstande.

  • TFT-touch display med en diagonal på 4,3" med 480 × 272 pixels og en farvedybde på 65k til visning og betjening af alle funktioner
  • Touch display med glasfront, der er let at rengøre og desinficere
  • Signalering af stinkskabes driftssikkerhed i henhold til EN 14175 eller et rums driftssikkerhed
  • Visning af faktiske værdier, sætpunktsværdier og statusmeddelelser
  • Betjening af driftstilstandens standardindstilling og bestemte funktioner
  • Projektspecifikt udvalg af funktioner med konfigurerbar touch-grænseflade
  • Mulighed for 2 betjeningspaneler til hvert stinkskab eller rumcontroller
  • Integreret serviceudtag til konfiguration og diagnose
  • Kabinet optimeret til væg-/installation af tilslutningsboks
  • Displaysprog på tysk og engelsk


Valgfrit ekstraudstyr og tilbehør

  • Indikation af strømsvigt for stinkskabsregulatorer med udvidelsesmodul EM-TRF-USV
  • Trådløs kommunikation til konfiguration med Bluetooth-modul BlueCON
  • EasyConnect-konfigurationssoftware til indstilling af projektspecifikt displayindhold og funktioner

Anvendelse

Anvendelse

  • Kontrolpaneler til visning og betjening af de aerodynamiske funktioner i stinkskabe eller rum
  • Visning af faktiske værdier, sætpunkter, driftstilstande og funktionsvisning på stort touch-display i farver
  • Optiske og akustiske alarmer
  • Standardindstilling af driftstilstand
  • Betjening af belysning, automatiske vinduesrammer eller solafskærmning uden yderligere installation eller ledningsføring


Kontrolpanel til styring af stinkskabe

  • Statusdisplay i henhold til EN 14175
  • Tilslutning til stinkskabsstyring EASYLAB TCU3


Rumkontrolpanel

  • Statusdisplay til regulering af volumenstrøm eller differenstryk i et rum
  • Tilslutning til EASYLAB TCU3- eller TAM-controller med aktiv rumstyringsfunktion

Beskrivelse

Varianter

  • 4.3: Touch-display med 4,3" diagonal


Særlige egenskaber

  • Flad glasfront med følsom kapacitiv berøringsdetektering, nem at rengøre og desinficere
  • Stort 3-farvet statusdisplay
  • Trykknapperne og de forskellige funktioner kan konfigureres individuelt
  • Nem betjening
  • Frigivne funktionsområder synlige, blokerede funktionsområder ikke synlige
  • Fremragende driftssikkerhed som følge af kontinuerlig selvovervågning af kommunikationen mellem controller og kontrolpanel
  • Montering på sideramme eller væg, optimeret til vægmontering


Komponenter og egenskaber

  • Touch-display i farver, skærmdiagonal afhængig af variant
  • Til visning og betjening af alle funktioner
  • 3-farvet sikkerhedsdisplay (grøn, gul, rød)
  • Advarselsdisplay for rammeovervågning
  • 5 funktionsgrupper med konfigurerbare funktioner, som f.eks. visning af faktiske værdier og sætpunkter, driftstilstande, ekstrafunktioner, indstillinger og tidsindstilling
  • Alarm-lydsignal
  • Integreret ur i realtid med simpel tidsindstilling til skift af driftstilstand
  • Tilslutningsstik til EASYLAB-regulator
  • Integreret serviceudtag til konfiguration og diagnose af EASYLAB-controlleren
  • Trådløs kommunikation til konfiguration er mulig med Bluetooth-modulet BlueCON
  • 5 m tilslutningskabel inkluderet i leveringspakken
  • Rektangulært kabinet egnet til planforsænket montering eller overflademontering


Konstruktionsegenskaber

  • Todelt kabinet med bundplade og stikbar adapter for at lette installationen
  • Stikbare tilslutninger
  • Nem adgang til konfigurationsstikket fra ydersiden af kontrolenheden


Materialer og overflader

  • Kabinet i ABS-plast, UL-V0
  • Kabinet: perlelysegrå/sort (RAL 7035/RAL 9005)
  • Frontpanel i glas med touch display i farve


Supplerende produkter

  • EasyConnect: Konfigurationssoftware til idriftsættelse og diagnosticering af EASYLAB-typen

Tekniske informationer

Funktion, Teknisk data, Specifikationstekst, Ordrekode

  • FUNKTION

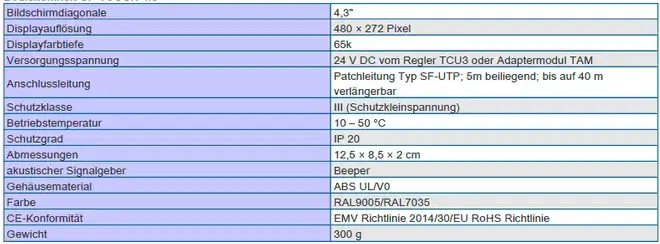

  • TEKNISK DATA
  • SPECIFIKATIONSTEKST
  • ORDREKODE

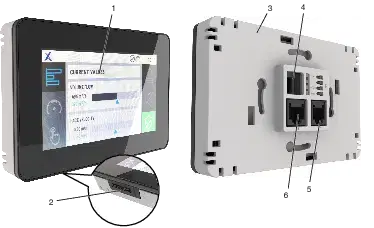

CP-Touch, view and operation

1 Status area
2 Main menu
3 Submenu
4 Alarm area

EASYLAB betjeningsenhed, CP-TOUCH

Kontrolpanelet CP-TOUCH bruges til at vise og betjene ventilations- og sikkerhedsfunktionerne i et stinkskab eller et helt rumstyringssystem. Brugeren får oplysninger om stinkskabets eller rummets status og kan skifte mellem forskellige driftstilstande og funktioner.

Display- og betjeningselementerne i detaljer

  • Variant CP-TOUCH 4.3: Touch display med en diagonal på 4,3", en opløsning på 480 × 272 pixels og en farvedybde på 65k
  • Alarm med lydsignal
  • 3-farvet funktionsdisplay viser sikker drift af stinkskabet eller et rum
  • Advarselsdisplay og område til meddelelser
  • Statusområde til visning af aktive funktioner
  • 5 funktionsgrupper med konfigurerbare funktioner:
    • Visning af aktuelle værdier og sætpunkter
    • Driftstilstande
    • Yderligere funktioner
    • Indstillinger som tid, dato, displayindstillinger og sprog
    • Timer
  • Med serviceudtag


Styreenhedens funktioner kan konfigureres med konfigurationssoftwaren EasyConnect og til dels tilpasses direkte på CP-TOUCH til de projektspecifikke krav. Funktionsomfanget kan variere for forskellige stinkskabe eller rum. Touch-displayet bruges til visning og betjening. De tilgængelige funktioner vises på displayets overflade med tilsvarende symboler.

Brugeren vælger den ønskede funktion på touch displayet, f.eks.:

  • Vælg driftstilstand
  • Aktivering af automatisk rammeanordning
  • Stinkskabsbelysning til/fra


I området med aktuelle værdier kan brugeren se de faktiske og indstillede værdier for volumenstrøm, hastighed, vinduesrammens åbningshøjde eller, på rumcontrolleren, rumtrykket eller den samlede volumenstrøm for udsugning/indblæsning (kun hvis de nødvendige sensorer er til rådighed). Derudover viser displayet også systemmeddelelser og ventende alarmer og meddelelser.

CP-TOUCH har også et ur i realtid, som viser den aktuelle tid på displayet. Denne funktion gør det også muligt at indstille et tidsprogram med et interval på 7 dage. På den måde kan man indstille 5 koblingspunkter pr. dag med de tilgængelige driftstilstande direkte på betjeningsenheden.

Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram: Easy Product Finder.

Særlige funktioner

Som kontrolpanel til rum

Konfigurerbar, optisk og akustisk signalering af driftssikkerheden i et rum med op til 24 EASYLAB-controllere

  • Stort 3-farvet displayområde i grøn, gul, rød
  • Optisk og akustisk signalering af rummets driftssikkerhed, mens rumtryk og volumenstrømskontrol kan konfigureres individuelt:
    • Overvågning af rumtryk
    • Overvågning af overskridelsen af den samlede rumudsugningsluft i et udsugningsledersystem
    • Overvågning af underskridelse af den minimale rumudsugningsluft i henhold til DIN 1946, del 7, i et udsugningsledningssystem
  • Konsolideret rumalarm, der kan konfigureres individuelt på EASYLAB-styringen


Aktiverbare funktionsknapper til følgende rumstyringsfunktioner

  • Standardindstilling af driftstilstand for op til 24 EASYLAB-controllere i rummet uden ekstra ledningsføring
  • Aktivering af standard volumenstrøm
  • Aktivering af øget volumenstrøm
  • Aktivering af reduceret volumenstrøm
  • Fuld lukning
  • Manuel kontroltilstand (prioritering af standardindstillingen for driftstilstand)
  • Tænding/slukning af belysningen
  • OP/NED-styringsindgangssignal til en persienne (leveret af andre) via omskifterkontakter
  • Akustisk kvittering for alarm


Status vises som tekst på forskellige sprog eller som et symbol

  • Driftstilstand for rum
  • Samlet udsugningsluft med sætpunkt og faktiske værdier (valgfrit)
  • Rumtryk med sætpunkt og faktiske værdier (valgfrit)
  • System- og enhedsfejl vises i alarmlisten (unik kode med almindelig tekst)
  • Visning af spændingsfejl (kun med udvidelsesmodulet EM-TRFUSV på EASYLAB-regulatoren)


Som kontrolpanel til stinkskabe



Optisk og akustisk signalering af stinkskabes driftssikkerhed i henhold til EN 14175

  • Stort 3-farvet displayområde i grøn, gul, rød
  • Med ekstra advarselsdisplay om, at den maksimale driftsåbning er overskredet i henhold til EN 14175


Aktiverbare funktioner i stinkskabe

  • Aktivering af standard volumenstrøm
  • Aktivering af øget volumenstrøm
  • Aktivering af reduceret volumenstrøm
  • Fuld lukning
  • ÅBEN/LUKKET-styring af den automatiske rammeanordning
  • Tænd/sluk for stinkskabets belysning
  • Manuel kontroltilstand (prioritering af standardindstilling for driftstilstand)
  • Akustisk kvittering for alarm


Status vises som tekst på forskellige sprog eller som et symbol

  • Service er påkrævet (ekstraudstyr)
  • System- og enhedsfejl vises i alarmlisten (unik kode med almindelig tekst)
  • Strømsvigt (kun med udvidelsesmodulet EM-TRF-USV på EASYLAB-controlleren)
  • Røgudsugning er aktiv
  • Scrubber frigivet og scrubber i funktion
  • Enhedsfejl (unik kode med almindelig tekst)
  • Visning af den faktiske værdi for fronthastigheden i stinkskabe (ekstraudstyr til stinkskabe med fronthastighedstransducer)
  • Visning af den aktuelle volumenstrøm i stinkskabet
  • Indikation af overskridelse af samtidighedsgrænsen, hvis stinkskabet er påvirket af den
  • Stinkskabsovertemperatur for højtemperaturstinkskabe i henhold til EN14175, målt med valgfri temperatursensor som tilbehør


Generelle funktioner

  • 4.3" touch display (LCD) i farver, med 480 × 272 pixels og en farvedybde på mindst 65k
  • Frontpanel i glas
  • Kabinet i ABS-plast UL 94-V0
  • Justerbar lysstyrke på displayet
  • Automatisk dæmpning, der kan justeres i tid
  • En række funktioner kan justeres individuelt
  • Konfigurerede kontrolelementer bliver synlige
  • Låste betjeningselementer er skjulte
  • Visning af faktiske og indstillede værdier kan vises og skjules på displayet
  • Kontinuerlig selvovervågning af kommunikationen mellem controller og kontrolpanel
  • Integreret timer til automatisk skift af driftstilstande i rummet eller på stinkskabet med 7 dage og 5 skiftepunkter pr. dag
  • Integreret serviceudtag til konfiguration og diagnosticering af EASYLAB-basiskomponenten
  • Forberedt til tilslutning af Bluetooth-modulet BlueCON til trådløs konfiguration
  • 2 CP-TOUCH betjeningspaneler kan tilsluttes samtidigt til en EASYLAB stinkskabscontroller eller controller med aktiveret rumstyringsfunktion (RMF)
  • Forberedt til nem installation i/på en væg
  • Plug-in-tilslutningskabel, 5 m langt, kan forlænges til 40 m
  • Strømforsyning 24 V DC via tilslutningskablet fra TCU3-controlleren
  • IP 20-beskyttelse


CP-TOUCH–4.3
||
12
1 Type
CP-TOUCH: Touch-kontrolenhed

2 Variant
4.3: Skærmdiagonal på 4.3"


Ordreeksempel: CP-TOUCH - 4.3

TypeCP-TOUCH
Variant Skærmdiagonal på 4.3"

Styring af stinkskabe

  • Styring af stinkskabe

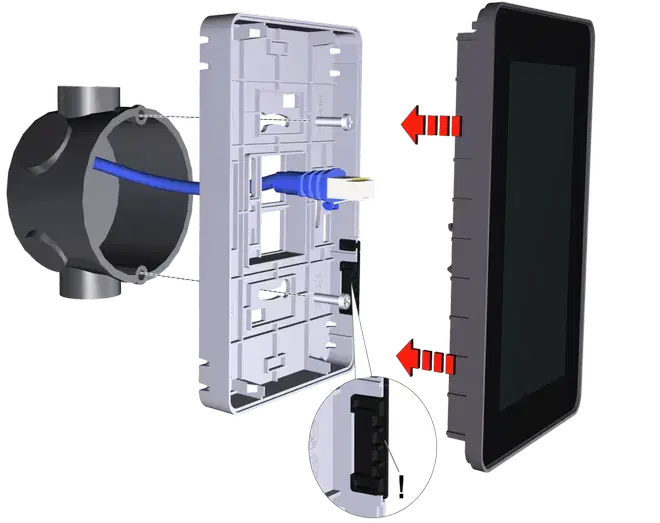

Base plate/drill template

Anvendelse

  • Visning og betjening af stinkskabes aerodynamiske funktioner
  • Statusvisning i henhold til EN 14175
  • Tilslutning til stinkskabsstyring EASYLAB TCU3
  • Mulighed for to betjeningspaneler pr. stinkskabsstyring, f.eks. til stinkskabe med sprossevinduer på to sider


Funktioner

  • Signalering af driftssikkerhed for stinkskabe i henhold til EN 14175
  • Overvågning af maksimal rammeafstand i henhold til EN 14175


Mulige displayvisninger

  • Værdier for volumenstrømmens setpunkt og den faktiske volumenstrøm
  • Faktisk værdi og sætpunktsværdi for fronthastighed (stinkskabe med fronthastighedstransducer, udstyrsfunktioner FH-VS og FHVD)
  • Samtidighedsgrænsen er overskredet
  • Service er nødvendig
  • Strømforsyningssvigt (EASYLAB-controller med udvidelsesmodul EM-TRF-USV)
  • Røgudsugningsfunktion
  • Stinkskabsovertemperatur for højtemperaturstinkskabe i henhold til EN14175, målt med valgfri temperatursensor som tilbehør
  • Temperatursensor som tilbehør


Konfigurerbare funktioner

  • Driftstilstande
  • Styring af belysning
  • Styring af en automatisk rammeenhed
  • Ur i realtid til tidsindstilling med et interval på 7 dage: 5 koblingspunkter pr. dag for stinkskabets driftstilstande


Driftstilstande

  • Standard volumenstrøm (drift i dagtimerne)
  • Øget volumenstrøm (nøddrift)
  • Reduceret volumenstrøm (drift om natten)
  • Slukning (drift om natten, nedlukning af systemet)
  • Åben position (nøddrift, fuld ventilation)
  • Manuel styring (permanent tilsidesættelse af centrale indstillinger)
  • Øget volumenstrøm og manuel betjening kan også tidsbegrænses


Statusvisning

Stinkskabsstyringen overvåger den krævede volumenstrøm og, afhængigt af konfigurationen, fronthastigheden. En relevant afvigelse vises på det 3-farvede funktionsdisplay. Hvis volumenstrømmen er for lav, lyder der en akustisk alarm.

  • Grøn: Normal drift
  • Rød: Alarm, volumenstrøm for lav
  • Gul: Bemærk, volumenstrøm for høj

Downloads

Produktoplysninger

  • Websideprint CP-TOUCH

  • CP-Touch - Product data sheet

    CP-Touch_PD_2023_08_14_DE_en 480 KB pdf

Brugsanvisninger

  • CP-Touch - Betjeningsvejledning

    10/2023 Vejledning 1,8 MB pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
