NAK

TIL GASTÆT AFSPÆRRING AF KANALER

Gastætte afspærringsspjæld er designet til at sikre det tæthedsniveau, der kræves i KTA Guideline 3601 (German Nuclear Safety Standards Commission, KTA) og i DIN 25414, selv når strømforsyningen eller trykluftforsyningen svigter

  • Kompakt design og robust aktuatormekanisme giver mulighed for enhver installationsretning
  • Maksimal luftlækagehastighed er 0,0028 (l/s)/m² eller 0,01 (m³/h)/m², ved et differenstryk på 2000 Pa
  • En speciel drevmekanisme holder de lukkede lameller gastætte, selv når der ikke er strøm
  • Varianter med håndhjul, pneumatisk aktuator eller elektrisk aktuator
  • Lejer i messing og rustfrit stål
  • Pulverlakeret kabinet og lameller
  • Maksimal trykbelastning på 5000 Pa i lukkeretningen
  • Fås i standardstørrelser og mange mellemstørrelser


Valgfrit udstyr og tilbehør

  • Flangehuller
  • Endestopkontakt
  • Dobbeltvirkende pneumatisk aktuator, med valgfri magnetventil
  • Elektrisk aktuator 3 × 230 V AC (400 V AC) eller 230 V AC

Anvendelse

Anvendelse

  • Afspærringsspjæld, NAK, til afspærring af kanaler i ventilationsanlæg med meget kritiske sikkerhedskrav til tæthed (gastæt)
  • Gastætte afspærringsspjæld sikrer det tæthedsniveau, der kræves i KTA Guideline 3601 (German Nuclear Safety Standards Commission, KTA) og i DIN 25414, selv når strømforsyningen eller trykluftforsyningen svigter

Særlige egenskaber

  • Kompakt design og robust aktuatormekanisme giver mulighed for enhver installationsretning
  • Gastæt lukning, selv når der ikke er strøm, på grund af en særlig låsemekanisme
  • Maksimal lækageluftmængde for lukkede blade er 0,0028 (l/s)/m² eller 0,01 (m³/h)/m², ved et differenstryk på 2000 Pa
  • Maksimal trykbelastning på 5000 Pa i lukkeretningen

Nominelle størrelser

  • B: 400, 600, 800 og 1000 mm (mellemstørrelser: 401 – 999 mm, i intervaller på 1 mm)
  • H: 270, 510, 755 og 1000 mm
  • Enhver kombination af B × H


Beskrivelse

Varianter

  • NAK-H: Gastæt spjæld med håndhjul
  • NAK-P: Gastæt spjæld med pneumatisk aktuator
  • NAK-E: Gastæt spjæld med elektrisk aktuator (400 V AC, 50 Hz)
  • NAK-E1: Gastæt spjæld med elektrisk aktuator (230 V AC, 50 Hz)

Udførelser

  • Kanaltilslutning uden flangehuller
  • G: Flangehuller på begge sider

Påbygningsdele

  • Påbygningsdele: Til åbning og lukning og til fastholdelse af bladets endepositioner

Konstruktionsegenskaber

  • Kabinet fremstillet af svejsede U-kanalsektioner, materialetykkelse 3 mm
  • Lameller og speciel tætningsramme, materialetykkelse 2 mm
  • Ekstern lamelmekanisme (låsning over midten
  • Lameller hviler mod anslagene ved stillingen ÅBEN
  • Lameller presses mod tætningen i stillingen LUKKET
  • Speciel tætningsramme udstyret med limede tætninger, svejset ind i kabinettet

Materialer og overflader

  • Kabinet af stål, materiale EN 10142-DX51D+Z150-200
  • Lameller og tætningsramme i stål, materiale EN 10327-DX51D+Z150-200-NAC
  • Trækstænger, anslag og yderligere tilbehør fremstillet af galvaniseret stål
  • Lejer af messing eller rustfrit stål
  • Tætninger af neoprengummiskum, temperaturbestandige op til 80 °C
  • Pulverlakeret kabinet og lameller, grå (RAL 7001)

Standarder og retningslinjer

  • Lukket lamellækage i henhold til KTA 3601 Guideline (German Nuclear Safety Standards Commission, KTA) og DIN 25414
  • Luftlækage i kabinettet i henhold til EN 1751, klasse C


Vedligeholdelse

  • Forurening skal fjernes, da det kan føre til korrosion
  • Smøring af friktionspunkter og lejer
  • NAK-H, NAK-E og NAK-E1: Gevindspindlen skal smøres
  • Smøreintervallerne afhænger af anvendelsen: hver sjette til tolvte måned eller efter maksimalt 2000 koblingscyklusser
  • Brug kun olie eller fedt, der er fri for harpiks eller syrer

Tekniske informationer

Funktion, Teknisk data, Hurtigvalg, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Hurtigvalg
  • Specifikationstekst
  • Ordrekode

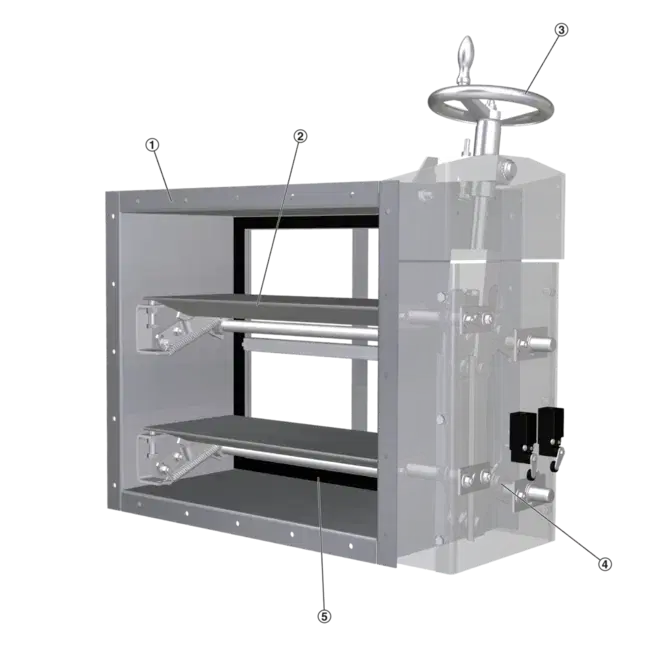

Schematic illustration of NAK-H

① Casing
② Blade
③ Rotary knob
④ Linkage (over centre locking)
⑤ Seal

NAK-H

Funktionsbeskrivelse

Afspærringsspjældet åbnes og lukkes manuelt ved at dreje på et håndhjul. Ved at dreje håndhjulet ca. 30 gange flyttes lamellerne til den tilsvarende slutposition. Drejes håndhjulet med uret, lukkes spjældet.

NAK-E

Funktionsbeskrivelse

Afspærringsspjældet åbnes og lukkes med en elektrisk aktuator.

Styringsindgangssignalet leveres af andre.

I tilfælde af strømsvigt kan afspærringsspjældet åbnes eller lukkes manuelt ved at dreje på håndhjulet.

NAK-P

Funktionsbeskrivelse

Afspærringsspjældet åbnes og lukkes med en dobbeltvirkende pneumatisk aktuator.

Den nemmeste måde at generere kontrolindgangssignalet på er elektrisk ved hjælp af magnetventiler.

Forskellige åbnings- og lukketider kan indstilles ved hjælp af drosselventiler.

Køretiden er mindst 2 sekunder.

Nominelle størrelser

400 × 270 to 1000 × 1000 mm

Maksimalt differenstryk

5000 Pa, i lukkeretningen

Luftlækage ved lukket blad < 0,0028 (l/s)/m² eller 0,01 (m³/h)/m²
Driftstemperatur80 °C


NAK-E

Forsyningsspænding 3 × 230 V AC (400 V AC), 50 Hz
Nominel strøm 0,7 A
Strøm ved maksimalt drejningsmoment 1,0 A
Tændt strøm 3,0 A
Drejningsmoment 60 Nm
Aktuatorhastighed 22 1/min
Motorydelse 0,12 kW S2-15 min
Opvarmning 230 V AC
Køretid, der kræves for at lukke eller åbne spjældet helt Ca. 60 s
Beskyttelsesniveau for aktuator IP 68
EC overensstemmelse EMC i henhold til 2004/108/EU, lavspænding i henhold til 2006/95/EU
Driftstemperatur –25 til 80 °C
Vægt 20 kg


NAK-E1

Forsyningsspænding 220 – 240 V AC, 50 Hz
Nominel strøm1,8 A
Strøm ved maksimalt drejningsmoment 2,7 A
Tændt strøm 7,5 A

Drejningsmoment

60 Nm

Aktuatorhastighed

22 1/min

Motorydelse

0,12 kW S2-15 min
Opvarmning230 V AC
Køretid, der kræves for at lukke eller åbne spjældet heltCa. 60 s
Beskyttelsesniveau for aktuatorIP 68
EC overensstemmelseEMC i henhold til 2004/108/EU, lavspænding i henhold til 2006/95/EU
Driftstemperatur–25 til 80 °C
Vægt25 kg


NAK-P

FunktionPneumatisk, dobbeltvirkende
Driftstryk6 bar
Nødvendig køretid for at lukke eller åbne spjældet heltMindst 2 s
Luftforbrug4,4 nl/slag
TrykluftFiltreret
Vægt5 kg


Free area – NAK

H B [mm]
400 600 800 1000
mm m²
270 0,060,0960,130,16
510 0,120,190,260,33
755 0,180,290,390,5
1000 0,240,380,520,66
Differentialtryk


v Δpst
m/s Pa
2 4
410
630
860
1070

Rektangulære afspærringsspjæld til afspærring af kanaler (gastætte).

Tæthedsniveau krævet af KTA Guideline 3601 (German Nuclear Safety Standards Commission, KTA) og af DIN 25414, selv når strømforsyningen eller trykluftforsyningen svigter.

Driftsklar enhed, der består af kabinet, blade og bladmekanisme (låsning over midten).

Flanger på begge sider, egnet til kanaltilslutning.

Egnet til kanaltryk på op til 5000 Pa.

Særlige egenskaber

  • Kompakt design og robust aktuatormekanisme giver mulighed for enhver installationsretning
  • Gastæt lukning, selv når der ikke er strøm, på grund af en særlig låsemekanisme
  • Maksimal lækageluftmængde for lukkede blade er 0,0028 (l/s)/m² eller 0,01 (m³/h)/m², ved et differenstryk på 2000 Pa
  • Maksimal trykbelastning på 5000 Pa i lukkeretningen


Materialer og overflader

  • Kabinet af stål, materiale EN 10142-DX51D+Z150-200
  • Lameller og tætningsramme i stål, materiale EN 10327-DX51D+Z150-200-NAC
  • Trækstænger, anslag og yderligere tilbehør fremstillet af galvaniseret stål
  • Lejer af messing eller rustfrit stål
  • Tætninger af neoprengummiskum, temperaturbestandige op til 80 °C
  • Pulverlakeret kabinet og lameller, grå (RAL 7001)


Udførelser

  • Kanaltilslutning uden flangehuller
  • G: Flangehuller på begge sider


Teknisk data

  • Nominelle størrelser: 400 × 270 til 1000 × 1000 mm
  • Maksimalt differenstryk: 5000 Pa, i lukkeretningen
  • Luftlækage ved lukket blad: < 0,0028 (l/s)/m² eller 0,01 (m³/h)/m²

 Type
NAK: Shut-off damper, gas-tight
Function
H: Hand wheel
P: Pneumatic actuator
E: Electric actuator 400 V
E1: Electric actuator 230 V
 Construction

No entry: duct connection without flange holes
G: Duct connection with flange holes

Operating side
R: Right side
L: Left side
 Nominal size [mm]
B × H
 Attachments
No entry: none
Z01 – Z07

Ordre eksempel: NAK-E-G-R/600×755/Z03

Funktion Elektrisk aktuator 3 x 230 V AC
KonstruktionKanaltilslutning med flangehuller
DriftssideHøjre side
Nominel størrelse600 × 755 mm
TilbehørGrænseafbrydere, indikatorblad ÅBEN og LUKKET

Varianter, Dimensioner og vægt, Produktdetaljer

  • Varianter
  • DIMENSIONER OG VÆGT
  • PRODUKTDETALJER
Gas-tight shut-off damper, variant NAK-H

Gas-tight shut-off damper with hand wheel

NAK-H

Variant

  • Gastæt afspærringsspjæld med håndhjul


Dele og egenskaber

  • Installationsklart afspærringsspjæld
  • Lameller med kobling (låsning over midten)
  • Tætningsramme med tætning
  • Håndhjul

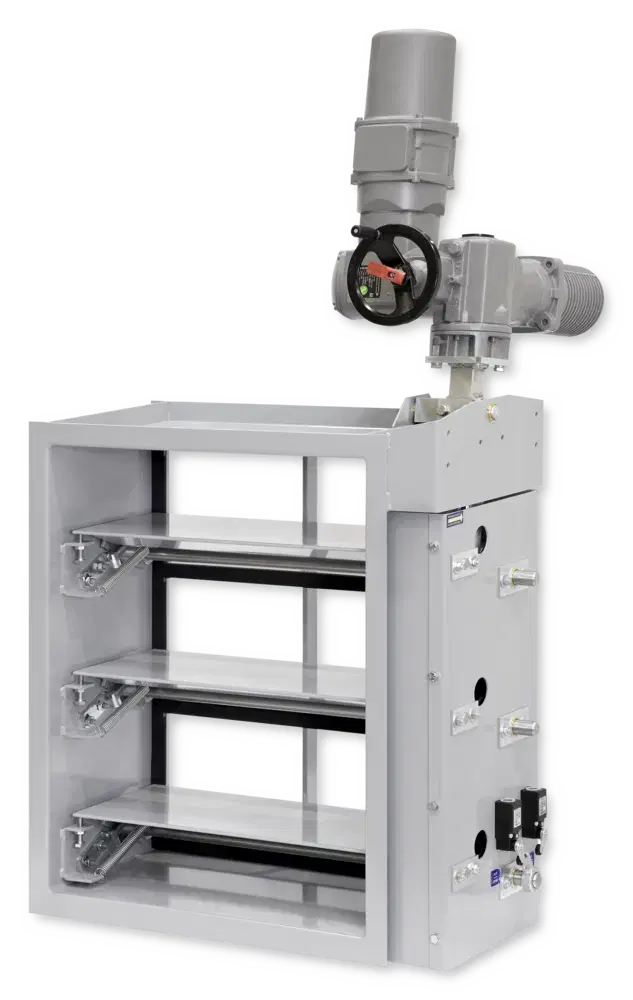

NAK-E

Variant

  • Gastæt afspærringsspjæld med elektrisk aktuator (3 x 230 (400 V AC), 50 Hz)


Dele og egenskaber

  • Installationsklart afspærringsspjæld
  • Lameller med kobling (låsning over midten)
  • Tætningsramme med tætning
  • Elektrisk aktuator (3 × 230 (400 V AC), 50 Hz)


NAK-E1

Variant

  • Gastæt afspærringsspjæld med elektrisk aktuator (230 V AC, 50 Hz)


Dele og egenskaber

  • Installationsklart afspærringsspjæld
  • Lameller med kobling (låsning over midten)
  • Tætningsramme med tætning
  • Elektrisk aktuator 230 V AC


NAK-P

Variant

  • Gastæt afspærringsspjæld med pneumatisk aktuator (driftstryk 6 bar)


Dele og egenskaber

  • Installationsklart afspærringsspjæld
  • Lameller med kobling (låsning over midten)
  • Tætningsramme med tætning
  • Dobbeltvirkende pneumatisk aktuator med justerbare gasventiler

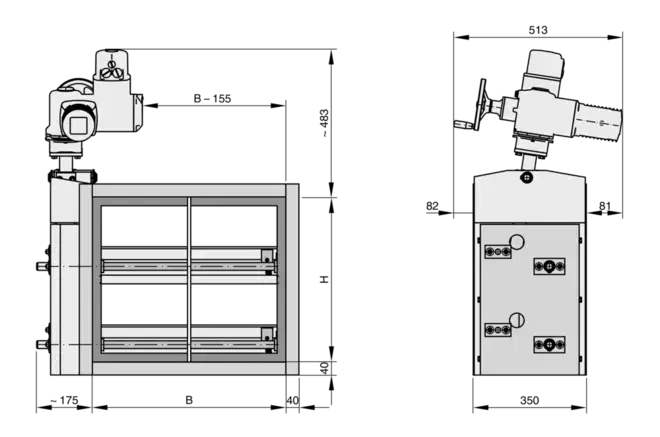

NAK-H

Illustration shows operating side on the right

NAK-H, Vægt

H B [mm]
400 600 800 1000
mm kg
270 34 45 56 67
510 57 70 82,5 95
755 81 95 109 123
1000 103,5 120 136 153


NAK-E, VÆGT

H B [mm]
400 600 800 1000
mm kg
270 57687990
510 8093106118
755 104118132146
1000 127 143159176


NAK-E1, VÆGT

H B [mm]
400 600 800 1000
mm kg
27059708192
5108295107,5120
755106120134148
1000128,5145161178


NAK-P, VÆGT

H B [mm]
400 600 800 1000
mm kg
27040516273
510637689101
75587101115129
1000110126142159
Flange holes – NAK

① Even number of holes (hole pitch = 125 mm)
② Uneven number of holes (hole pitch = 125 mm)

NAK: Bredde, antal flangehuller

B Antal huller
n
mm –
400 – 524 4
525 – 649 5
650 – 774 6
775 – 899 7
900 – 1000 8


NAK: Højde, antal flangehuller

H Antal huller
n
mm –
2703
5105
7557
10009

Installationsdetaljer, Elektrisk tilslutning

  • INSTALLATIONS-DETALJER
  • ELEKTRISK TILSLUTNING

Installation og idriftsættelse

  • Enhver installationsretning
  • Systemtrykket skal virke i retning af bladets lukning


NAK-P

  • Drift kræver filtreret trykluft, driftstryk 6 bar


NAK-E / NAK-E1

  • Tilslut lineære kontakter og momentkontakter før idriftsættelse, da knivmekanismen ellers kan blive beskadiget
  • Foretag de elektriske tilslutninger i henhold til ledningsdiagrammerne
Variant NAK-E – wiring diagram for actuator 3 x 400 V AC

S1 Torque switch, clockwise (DSR) – CLOSE damper
S2 Torque switch, anticlockwise (DOEL) – OPEN damper
S3 Limit switch, clockwise (WSR) – CLOSE damper
S4 Limit switch, anticlockwise (WSR) – OPEN damper
S5 Flasher (BL)
F1 Motor protection switch (TH)
F2 Thermal switch (TH)
R1 Heating (TH)

External control
S8 Push button – Stop
S9 Push button – Close damper
S10 Push button – Open damper
K1 Contactor – Close damper
K2 Contactor – Open damper
H1 Message – Close damper
H2 Message – Open damper
H3 Message – Error

Downloads

Produktoplysninger

  • Websideprint NAK

  • Product data sheet Type NAK

    Product data sheet 5,9 MB pdf

Certifikater

  • Declaration of Incorporation NAK

    CE_2016_11_NAK_GB_en Certificate 620 KB pdf
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
