KSFS

FILTERSKAB TIL MONTERING AF FILTERELEMENTER TIL UDSKILLELSE AF STØVPARTIKLER I OMRÅDER MED KRITISKE KRAV

Kanalbaseret partikelfilter til Mini Pleat-filterpaneler, Mini Pleat-filterceller og filterceller med aktivt kul. Til installation i kanal i ventilationssystemer. Anvendes inden for områderne medicin, biologi, farmaci og følsomme tekniske områder.

Partikelfilter kabinet fremstillet af stål med dekontaminerbar pulverlakering i RAL 9010 og spændemekanisme af rustfrit stål
Robust, svejset konstruktion med dobbeltkantede perimeterflanger med forborede huller giver sikker tætning
Et-trins eller to-trins kabinet til montering af finstøvfiltre som forfiltertrin og af partikelfiltre som andet filtertrin
Sikker tætning og nem håndtering på grund af spændehåndtaget, der sikrer et ensartet kontakttryk og dermed tætningsintegritet mellem kabinet og filterelement
Med testfacilitet til forseglingsintegritet for filterelementer

Ekstraudstyr og tilbehør

Valgfri serviceplade med dobbelt rille til kontamineringsfrit filterskift ('safe change')
Plastservicepose med O-ring til kontamineringsfrit filterskift
Eksplosionssikker konstruktion til beskyttelseszone 1 og 2 samt 21 og 22

Anvendelse

Anvendelse

Kanalpartikelfiltre til kritiske behov
Kabinet til kanalinstallation
Montering af filterelementer til udskillelse af støvpartikler som aerosoler, giftigt støv, vira og bakterier fra indblæsnings- eller udsugningsluften
Montering af filterceller med aktivt kul til udskillelse af gasformede lugtstoffer og forurenende stoffer fra indblæsnings- og udsugningsluften

Nominelle størrelser

B × H × T [mm]

Varianter

M: Kabinet uden forfilter (prefilter)
PM: Kabinet med forfilter (prefilter)

Beskrivelse

Udførelser

SPC: stål pulverlakeret, RAL 9010, ren hvid
SPC-EX: stål, pulverlakeret RAL 9010, ren hvid, i eksplosionssikret konstruktion
STA: rustfrit stål
STA-EX: rustfrit stål i eksplosionssikker konstruktion

Ekstraudstyr

MD: Kabinet med serviceplade med dobbelt rille

Tilbehør

Servicepose i plast med O-ring

Supplerende produkter

Nedenstående filterelementer skal bestilles separat

Mini Pleat filterplader (MFP)
Mini Pleat filterceller (MFC)
Filterceller med aktivt kul (ACF)
Andre filterelementer på forespørgsel
Tilslutningsstudser (KSFSSP)

Konstruktionsegenskaber

Kabinet med robuste, dobbeltkantede tilslutningsflanger med forborede huller
Automatisk justerende klemmemekanisme, der garanterer tætningsintegritet mellem kabinettet og filterelementet; denne klemmemekanisme kan kun lukkes, når filterelementet er korrekt placeret
Afdækningsplade med profileret tætning og 4 spændeskruer med stjernegreb
Forfilterkabinet til montering af Mini Pleat filterplader som finstøvfilter
Serviceplade med dobbelt rille og servicepose af plast til kontamineringsfrit filterskift
Testfacilitet til forseglingsintegritet for Mini Pleat-filterplader som partikelfiltre
Kabinet med fordybninger for at sikre præcis montering af filterelementerne
Lækageklasser D i henhold til EN 15727 og L1 i henhold til EN 1886

Lækagetest for hvert enkelt kabinet

Materialer og overflader

Kabinet af stål, pulverlakeret i RAL 9010, ren hvid, eller af rustfrit stål
Spændemekanisme af rustfrit stål

Installation og idriftsættelse

Installationsretning: horisontal eller vertikal (drejet 90°)
Trykmålepunkter for hver filterenhed er en del af leveringspakken, men skal opsættes på stedet af andre

Standarder og retningslinjer

EN 15727: Ventilation i bygninger – Kanaler og kanalkomponenter, lækageklassificering og testning
EN 1886: Ventilation i bygninger – Ventilationsaggregater – Mekanisk ydeevne
ATEX-direktiv 2014/34/EU

Vedligeholdelse

Udskiftning af filter: Udstødningsmekanisme til nem fjernelse af filterelementerne fra filterkabinettet

Tekniske informationer

Funktion, Specifikationstekst, Ordrekode

Schematic illustration of KSFS

① Double-groove service board (optional)

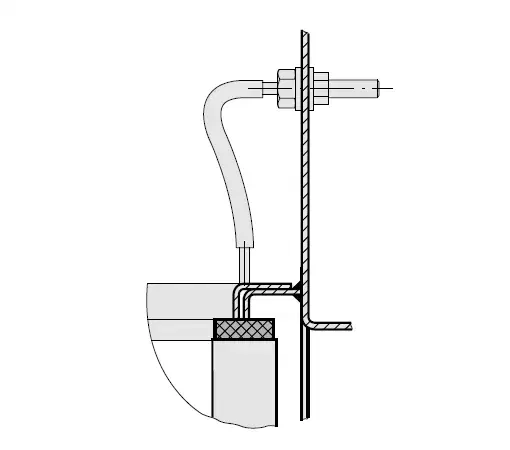

② Sealing integrity test facility

③ Spigot for sealing integrity test facility

④ Ejection mechanism for filter change

⑤ Clamping mechanism for the filter element

Kanalbaseret partikelfilter, KSFS, til kritiske behov som filterhuse til installation i ventilationssystemers kanaler. Montering af filterelementer til udskillelse af støvpartikler som aerosoler, giftigt støv, vira og bakterier fra indblæsnings- eller udsugningsluften; også til montering af filterceller med aktivt kul til udskillelse af gasformede lugtstoffer og forurenende stoffer. Et-trins eller to-trins filterkabinet til montering af finstøvfiltre som forfiltertrin og af partikelfiltre som andet filtertrin.

Kanalpartikelfilter KSFS med robuste, dobbeltkantede tilslutningsflanger med forborede huller. Spændemekanisme af rustfrit stål med spændehåndtag til ensartet tætningsintegritet mellem kabinet og filterelement. Filterkabinet med testfacilitet for tætningsintegritet, fås med valgfri serviceplade med dobbelt rille og servicepose af plast til kontamineringsfrit filterskift. Afdækningspladen er udstyret med en profileret tætning og 4 spændeskruer med stjernegreb. Trykmålepunkter er en del af leveringspakken, men skal opsættes på stedet af andre.

Lækageklasse D i henhold til EN 15727 og L1 i henhold til EN 1886. Lækagetest for hvert kabinet.

Ekstraudstyr: Filterkabinet KSFS med eksplosionsbeskyttelse, brug i områder med en potentielt eksplosiv atmosfære i zone 1 og 2, samt zone 21 og 22 (Ex II 2G Ex IIC T6 Gb og Ex II 2D Ex IIIB T80 °C Db).

Filterkabinetterne skal være jordforbundet. Alle ledende og afledende dele skal være forbundet med hinanden og jordet. Ledende støv er udelukket fra anvendelsen. Der må under ingen omstændigheder komme metalliske fremmedlegemer ind i filterkabinettet.

Materialer og overflader

Kabinet af stål, pulverlakeret i RAL 9010, ren hvid, eller af rustfrit stål
Spændemekanisme af rustfrit stål

Udførelser

SPC: stål pulverlakeret, RAL 9010, ren hvid
SPC-EX: stål, pulverlakeret RAL 9010, ren hvid, i eksplosionssikret konstruktion
STA: rustfrit stål
STA-EX: rustfrit stål i eksplosionssikker konstruktion

KSFS	–	PM	–	SPC	/	710 × 794 × 710	/	MD
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
KSFS: Kanalpartikelfilter til høje krav

2 Variant
M: Kabinet uden forfilter (prefilter)
PM: Kabinet med forfilter (prefilter)

3 Materiale
SPC: Stål pulverlakeret, RAL 9010, ren hvid
SPC-EX: Stål, pulverlakeret RAL 9010, ren hvid, i eksplosionssikret konstruktion
STA: Rustfrit stål
STA-EX: Rustfrit stål i eksplosionssikker konstruktion

4 Nominel størrelse [mm]
B × H × T

5 Serviceplade
Ingen angivelse: Uden
MD: Kabinet med serviceplade

Varianter, Dimensioner, Produktdetaljer

KSFS-M

Variant KSFS-M: Casing without prefilter

KSFS-M, front view

Produktspecifikke data – KSFS-M

Nominel størrelse			Filterstørrelse	~ Vægt
B [mm]	H [mm]	T [mm]	B × H × T [mm]	(kg)
710	411	405	305 × 610 × 150	40
710	411	710	610 × 610 × 150	50
710	553	405	305 × 610 × 292	55
710	553	710	610 × 610 × 292	65
710	553	862	762 × 610 × 292	70

PRODUKTSPECIFIKKE DATA – KSFS-PM

Nominel størrelse			Størrelse på forfilter	Størrelse på hovedfilter	~ Vægt
B [mm]	H [mm]	T [mm]	B × H × T [mm]		(kg)
710	652	405	305 × 610 × 60	305 × 610 × 150	60
710	652	710	610 × 610 × 60	610 × 610 × 150	70
710	794	405	305 × 610 × 60	305 × 610 × 292	70
710	794	710	610 × 610 × 60	610 × 610 × 292	85
710	794	862	762 × 610 × 60	762 × 610 × 292	95

KSFS flange dimensions

For filter 305 × 610 (B × H)

Installation og idriftsættelse

Følg installations- og vedligeholdelsesvejledningen
Installationsretning: horisontal eller vertikal (drejet 90°)
Kabinet med fordybninger for at sikre præcis montering af filterelementerne
Trykmålepunkter for hver filterenhed er en del af leveringspakken, men skal opsættes på stedet af andre

Downloads

Produktoplysninger

Product data sheet KSFS

KSFS_PD_2022_02_17_DE_en Product data sheet 12 MB pdf

Certifikater

ATEX EU Declaration of conformity KSFS-Ex

KSFS-Ex_CE-Atex_2020_06_de_en_fr Zertifikat 310 KB pdf
Declaration of hygiene conformity Type KSFS

KSFS_HC_2024_05_DE_en Hygiene certificate 1,3 MB pdf
Environmental product Declaration KSFS

KSFS_EPD_2024_12_DE_en Environmental product Declaration 1000 KB pdf
Non-CE Manufacturer's statement KSFS

KSFS_NotCE_2022_02_08_13_24_47_DE_en Certificate 1,3 MB pdf

Brugsanvisninger

Installation and maintenance manual KSFS - (EX)

KSFS-...--Ex-_IM_A00000085329_V1_2021_01_GB_en Installation and maintenance manual 3,5 MB pdf

Highlights

Changing of Particulate Air Filters

Video 220 MB wmv
Installation

Video 140 MB wmv
