AGS (IKKE-SYNLIGT GITTER/DØRGITTER)

IKKE-SYNLIGT LUFTGENNEMFØRINGSGITRE AF ALUMINIUM, MED FASTE HORISONTALE LAMELLER

Ikke-synlige gitre af typen AGS er velegnede til luftoverførsel og udsugning af luft. De består af en omgivende frontkant med vandrette, faste, omvendte blade, og er velegnede til synlig skruebefæstigelse (kanten er udstanset). Gitteret kan efter anmodning leveres med en matchende bagramme til dørmontering (type AGS-T).

Ventilationsgitter med vinklede lameller

  • Nominelle størrelser: 225 × 125 - 1225 × 525 mm
  • Volumenstrømsområde: 4 - 535 l/s eller 14 - 1926 m³/h
  • Gitterfront af aluminium med anodiseret overflade
  • 30 mm bred frontkant
  • Forsænkede huller


Valgfrit udstyr og tilbehør

  • Gitterfront i RAL-farver på forespørgsel
  • Underramme til montering
  • Matchende bagramme til dørmontering

Anvendelse

Anvendelse

  • Type AGS ventilationsgitter til luftoverførsel
  • Til væg- og dørmontering
  • Ikke-synligt gitter til afdækning af forskellige typer åbninger


Særlige egenskaber

  • Fastmonterede lameller
  • Frontkant med forsænkede huller

  • Valgfri matchende bagramme til dørmontering


Nominelle størrelser

  • Nominel længde: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
  • Nominel højde: 125, 225, 325, 425, 525 mm

Beskrivelse

Varianter

  • Enkelt gitter
  • T: Enkelt gitter med matchende bagramme til dørmontering


Dele og egenskaber

  • Rektangulær kantprofil sektioner
  • Vinkelformede horisontale lameller
  • Fabriksmonteret pakning i kanten
  • Matchende bagramme til dørmontering, valgfrit


Tilbehør

  • Monteringsunderramme: Til hurtig og enkel montering af ventilationsgitre


Materialer og overflader

  • Kant og lameller af aluminium
  • Kant og lameller anodiseret, E6-C-0, naturfarvet
  • Kant og lameller pulverlakeret, RAL-farve på forespørgsel


Standarder og retningslinjer

  • Lydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage
  • Inspektion og rengøring i henhold til VDI 6022

Teknologi

Rektangulær

4 – 535 l/s
14 – 1926 m³/h
9 – 2,353 cfm

L: 225 – 1,225 mm
H: 125 – 525 mm

Aluminium

Tekniske informationer

Teknisk data, Hurtig valg, Specifikationstekst, Ordrekode

  • Teknisk data
  • Hurtig valg
  • Specifikationstekst
  • Ordrekode

Nominal sizes

225 × 125 to 1225 × 525 mm

Minimum volume flow rate

4 – 145 l/s or 14 – 522 m³/h

Maximum volume flow rate, with LWA max. 40 dB(A) without attachments

16 – 535 l/s or 58 – 1926 m³/h


Geometric free area

H

L [mm]
225 325 425 525 625 825 1025 1225
H Ageo
mm m²

125

0.008

0.012

0.016

0.020

0.024

0.032

0.040

0.048

225

0.027

0.036

0.045

0.054

0.072

0.090

0.108

325

0.056

0.070

0.084

0.112

0.140

0.168

425

0.114

0.152

0.190

0.228

525

0.240

0.288


AGS, volume flow rate ranges

× LWA = 40 dB(A) with unrestricted airflow+ LWA = 40 dB(A) with airflow restricted by 50 %

Ikke-synligt ventilationsgitter, fremstillet af aluminium, rektangulært, egnet til lufttransport. Rektangulær profilkant. Velegnet til væg- og dørmontering.

Komponent, der er klar til montering og består af en kant og faste horisontale lameller.

Fastgørelseshuller til montering af gitteret med skruer.

Lydeffektniveauet for den luftgenererede støj målt i henhold til EN ISO 5135.

Særlige egenskaber

  • Fastmonterede lameller
  • Frontkant med forsænkede huller
  • Valgfri matchende bagramme til dørmontering

Materialer og overflader

  • Kant og lameller af aluminium
  • Kant og lameller anodiseret, E6-C-0, naturfarvet
  • P1: Kant og lameller pulverlakeret, RAL-farve på forespørgsel


Teknisk data

  • Nominelle størrelser: 225 × 125 to 1225 × 525 mm
  • Mindste volumenstrøm (tilluft): 4 – 145 l/s or 14 – 522 m³/h
  • Maksimal volumenstrøm (tilluft), at LWA max. 40 dB(A) uden tilbehør: 16 – 535 l/s or 58 – 1926 m³/h

Størrelsesdata

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Luftgenereret støj

  • LWA _______________________ [dB(A)]

Denne specifikationstekst beskriver produktets generelle egenskaber. Tekster til varianter kan genereres med vores designprogram: Easy Product Finder.

 Type
AGS       Single grille
 Attachments
       No entry: without (grille face only)
T       Matching rear frame for door installation
 Nominal size [mm]
       L × H

 Installation subframe
       No entry: without (grille face only)
A1       With (not with matching rear frame T)
 Exposed surface
       No entry: anodised, E6-C-0, natural colour
P1       Powder-coated, specify RAL CLASSIC colour
       Gloss level
       RAL 9010 50 %
       RAL 9006 30 %
       All other RAL colours 70 %

Order example: AGS-T/625×225

Attachments

Matching rear frame

Nominal size

625 × 225 mm

Installation subframe

Without

Exposed surface

Anodised, E6-C-0, natural colour


Dimensioner og vægt, Produktdetaljer

  • Dimensioner og vægt
  • PRODUKTDETALJER
AGS, 30 mm wide front border

L Nominal length
H Nominal height

The weight table shows the available nominal sizes

AGS

H L [mm]
225 325 425 525 625 825 1025 1225
H m
mm kg

125

0.5

0.6

0.8

1.0

1.1

1.4

1.7

2.1

225

1.0

1.2

1.5

1.7

2.2

2.8

3.3

325

1.7

2.0

2.4

3.1

3.8

4.4

425

3.0

3.9

4.8

5.6

525

5.8

6.8


AGS-T

H L [mm]
225 325 425 525 625 825 1025 1225
H m
mm kg

125

0.7

1.0

1.2

1.4

1.6

2.1

2.5

2.9

225

1.4

1.7

2.0

2.3

2.9

3.6

4.2

325

2.2

2.6

3.0

3.8

4.6

5.4

425

3.7

4.7

5.7

6.7

525

6.8

8.0


Front border, 30 mm

Installationsdetaljer, Oplysninger og nomenklatur

  • Installationsdetaljer
  • OPLYSNINGER OG NOMENKLATUR

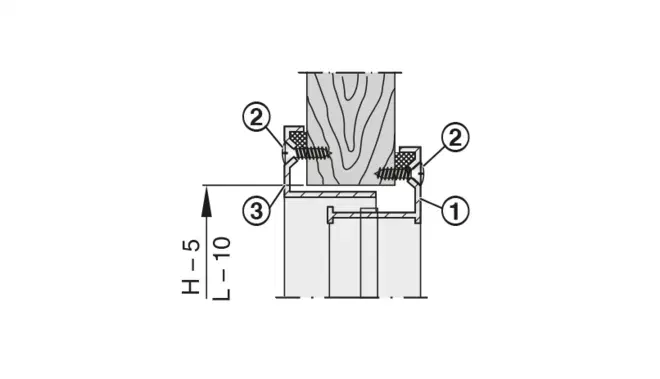

Ventilation grille AGS with screw fixing, without installation subframe

① Ventilation grille
② Fixing screw (by others)

Installation og idriftsættelse

  • Ideel til væg- og dørmontering
  • Installation med eller uden installationsunderramme
  • Fastgør rammen med skruer
  • Fastgør den tilhørende bagramme (hvis der er en) med skruer

Dette er kun skematiske diagrammer til illustration af installationsdetaljer.

Principal dimensions

L [mm]

Nominal length of the ventilation grille

H [mm]

Nominal height of the ventilation grille

m [kg]

Weight

Nomenclature

LWA [dB(A)]

Sound power level of the air-regenerated noise

V [m³/h] and [l/s]

Volume flow rate

Δpt [Pa]

Total differential pressure

lS [m]

Distance from single grille or horizontal run section (throw distance)

Downloads

Produktoplysninger

  • Websideprint AGS

  • Product data sheet Type AGS

    Product data sheet 640 KB pdf

Certifikater

  • Declaration of hygiene conformity Type AGS

    AGS_HC_2020_06_05_DE_en Hygiene certificate 970 KB pdf

  • Non-CE Manufacturer's statement AGS

    AGS_NotCE_2022_02_08_14_34_15_DE_en Certificate 940 KB pdf

Brugsanvisninger

  • Installation manual Lüftungsgitter

    IM_2019_06_A00000054451_Lüftungsgitter_V3_GB_en Installation manual 680 KB pdf

TROX Services
