Orion-PTV med Sirius

  • Unik spjældfunktion
  • Bredt arbejdsområde
  • Belimo MP-Bus
  • Modbus
  • LONWORKS

ANVENDELSE

Orion-PTV med Sirius er en tilluftsarmatur med VAV-funktion. Den anvendes som volumenregulator, og som enhed i behovsstyrede ventilationssystemer. Orion-PTV har høj kapacitet, god induktion, og er velegnet til at arbejde med store luftmængder.

Udførelse

Orion-PTV med Sirius er utført som en komplett måle- og reguleringsenhet for behovsstyring av luftmengder i ventilasjonsanlegget. Målestasjonen måler differansetrykk via målestaver integrert i enheten. Sirius er utstyrt med VAV-regulatorer fra Belimo eller Siemens. Sirius MI (motor innvendig) leveres med lineær regulator fra Belimo. Tilgang til motor er via ventilfronten. Sirius MU (motor utvendig) leveres med roterende motor fra Belimo og Siemens. Tilgang til motor er via himlingsplate ved siden av ventil. Er det fasthimling, må det lages innspeksjonsluke. Ved valg av Sirius MU, kan andre motorvarianter leveres på forespørsel.



BESKRIVELSE

Materiale og overfladebehandling

Sirius er produceret i galvaniseret stål, måleenheden er i aluminium, og slanger samt nipler er i plast. Spjældet er monteret i polyesterstof, og tilslutningen har EPDM-gummipakning.


MONTERING

Orion-PTV kan monteres i forskellige loftssystemer eller i fast loft. På typen Sirius benyttes et ophængsbeslag bagpå, med en gevindstang eller bånd, se figur 4. For at opretholde enhedens målenøjagtighed, er det vigtigt at den monteres med korrekte afstande som vist i figur 5.

Tekniske informationer

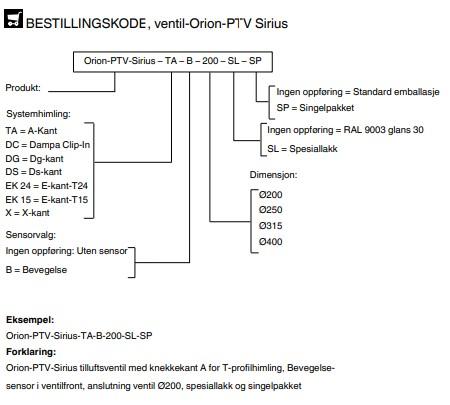

  • Bestillingskode
  • HURTIGVALG
  • FUNKTION
Orion-PTV med Sirius har indbygget VAV-regulator til behovsstyring af luftmængde. Spjældløsningen kan håndtere høje tryk ved store luftmængder, opretholde lavt lydniveau, og kan reducere behovet for spjæld og lyddæmper i områder ind mod ventilplaceringen i et kanalanlæg. Orion-PTV med Sirius indgår i VIP-X styringssystem for VAV, og leveres også med Winsta plug-in kablingssystem. Bevægelsesmelder kan integreres i ventilfronten. Orion-PTV med Sirius kan også leveres med Belimo MP-Bus, Lon eller Modbus til direkte bus-kommunikation mod SD-anlæg.

Måleområde 10 - 20% af nominel: ±25%
                                        20 - 40% af nominel: <±10%
                                        40 - 100% af nominel: <±4%

Ved T-rør situation anbefales en afstand på mindst 5 x ØD til at opretholde samme målenøjagtighed.

DOWNLOADS

Produktoplysninger

  • Websideprint Orion PTV med Sirius

  • Datablad Orion PTV med Sirius

    Datablad 1,8 MB pdf

Certifikater

  • Byggvaredeklarasjon Orion-PTV med Sirius

    Sertifikat 130 KB pdf

  • Declaration of conformity acc. to EU Machinery Directive 2006/42/EF and Low Voltage Directive 2014/35/EU

    Samsvarserklæring 850 KB pdf
