VPD

  • Kvadratisk og sirkulær utførelse
  • Ventil for tilluft og avtrekk
  • Dokumentert med LUNA plenumskammer
  • Tilpasset forskjellige himlingssystemer
  • Demonterbar frontplate

ANVENDELSE

VPD er en kombinert tillufts og avtrekksventil, VPD V3 er laget for enkel montasje i systemhimling. VPD V1 er laget for fasthimling. VPD er designet for å utnytte Coanda-effekten mot takflaten.

VPD med Luna:
Luna plenumskammer er anbefalt å bruke for å gi bedre lyddemping, samt regulerings- og målemulighet. Luna er et rektangulært kammer med demonterbart spjeld som gir tilgang til anslutningskanal. Spjeldet låses i ønsket posisjon

BESKRIVELSE

VPD V3 har demonterbar frontplate. Standard himlingsvariant er type TA som er tilpasset T-profilhimling, men kan leveres i alternative himlingsvarianter, type DC, DG, DS, EK og X-kant, se bestillingskode. VPD V1 har demonterbar frontplate og kan brukes i fasthimling.

VPD V3 med Luna:
Luna plenumskammer har spjeld og måleuttak for innregulering. Kammeret er isolert med en lydabsorbent i polyester og kan leveres med én eller to dimensjonsforandringer mellom inn- og utløp. Kammeret kan også leveres med utvendig kondensisolering. Lavbyggende utførelse [UI] er også tilgjengelig, denne utførelsen gir en kapasitetsreduksjon på ca. 20%. Avstanden mellom ventil og kammerkan økes med inntil 35 cm uten at wire og måleslange må forlenges.

MONTERING

VPD V3 Kan monteres i forskjellige typer systemhimlinger. Dersom Luna plenumskammer benyttes, pendles dette i opphengsbraketten i bakkant med gjengestang eller bånd,

Tekniske informationer

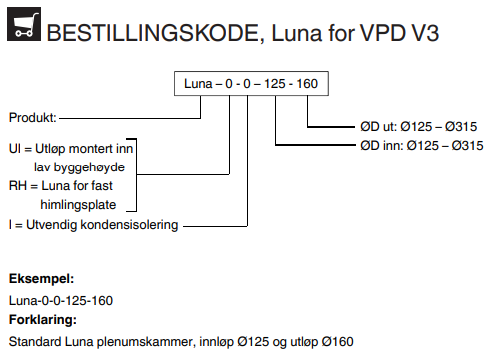

  • BESTILLINGSKODE
  • HURTIGVALG
