TVJ

TIL NORMALE OG HØJE VOLUMENSTRØMSOMRÅDER

Rektangulære spjæld til standartbrug i indblæsnings- og udsugningssystemer med variabel volumenstrøm.

  • Velegnet til volumenstrømsområder op til ca. 62.000 m³/h eller 17.000 l/s
  • Velegnet til styring af volumenstrøm, rumtryk eller kanaltryk
  • Elektroniske regulatorer til forskelligt brug (Easy, Compact, Universal og LABCONTROL)
  • Høj reguleringsnøjagtighed
  • Luftlækage fra lukket spjæld i henhold til EN 1751, klasse 1 (B + H ≥ 600 mm)
  • Luftlækage i kabinet i henhold til EN 1751, klasse B


Valgfrit ekstraudstyr og tilbehør

  • Dæmpningsskjold til reducering af støj fra kabinettet
  • Sekundær lyddæmper, TX, til reducering af luftgenereret støj
  • Varmtvandsvarmeveksler, WT, til genopvarmning af luftstrømmen

Anvendelse

Anvendelse

  • Rektangulære  VAV-spjæld, TVJ, til brug i ventilations- og airconditionsystemer
  • Til styring, begrænsning eller lukning af indblæsnings- og udsugningsluftstrømme
  • Volumenstrømregulering med lukket kredsløb ved hjælp af en ekstern strømforsyning
  • Til systemer med variabel eller konstant volumenstrøm
  • Afbrydelse ved hjælp af omskifter (leveret af andre)
  • Kan også bruges til styring af kanal- eller rumtryk med egnede styringskomponenter

Særlige egenskaber

  • Integreret effektiv tryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
  • Fabriksindstillet eller programmeret og test af aerodynamisk funktion
  • Parametre kan også senere indstilles på kontrolkomponenten. Afhængigt af kontrolkomponenten kan det være nødvendigt med en ekstra justeringsenhed

Nominelle størrelser

  • 39 nominelle størrelser fra 200 × 100 til 1000 × 1000
  • Det er ikke sikkert, at alle tilbehør med hurtigløbende aktuatorer er tilgængelige eller egnede til alle størrelser af enheder


Beskrivelse

Varianter

  • TVJ: VAV-spjæld

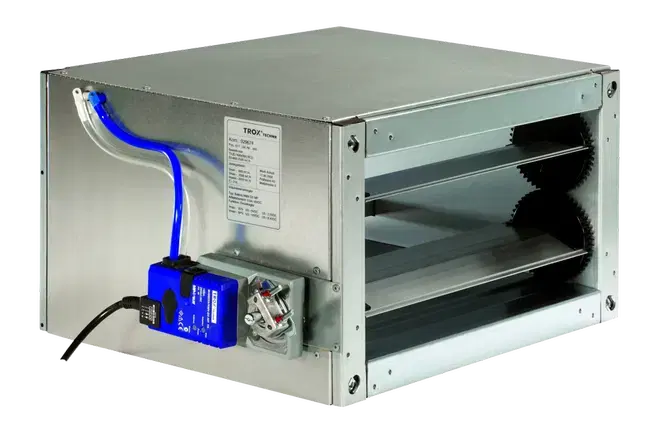

  • TVJ-D: VAV-spjæld med dæmpningsskjold
  • Enheder med dæmpningsskjold og/eller en ekstra lyddæmper, TX, til krævende akustiske krav
  • Dæmpningsskjoldet kan ikke eftermonteres

Udførelse

  • Galvaniseret stål
  • P1: Pulverlakeret, sølvgrå (RAL 7001)

Bygningsdele og egenskaber

  • Driftsklar enhed, der består af mekaniske dele og kontrolkomponenter
  • Gennemsnitlig effektiv tryksensor til måling af volumenstrøm
  • Spjældblade
  • Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger
  • Aerodynamisk funktionstest på en særlig testrig før forsendelse af hver enhed
  • Opsætningsdata er angivet på en etiket eller en volumenstrømskala, der er fastgjort til enheden
  • Høj nøjagtighed ved styring af volumenstrøm

Påbygningsdele

  • EASY controller: Kompakt enhed bestående af controller med potentiometre, effektiv tryktransducer og aktuator
  • Compact controller: Kompakt enhed bestående af controller med potentiometre, effektiv tryktransducer og aktuator
  • Universal controller: Controller, effektiv tryktransducer og aktuatorer til specielle anvendelser
  • LABCONTROL: Kontrolkomponenter til luftstyringssystemer

Supplerende produkter

  • Sekundær lyddæmper, TX, til krævende akustiske krav
  • Varmeveksler, WT

Konstruktionsegenskaber

  • Rektangulært kabinet
  • Flange i begge ender, egnet for kanaltilslutning
  • Modsatrettede spjæld, spjældene er forbundet med indvendige tandhjul i begge ender
  • Spjældbladets position angives udvendigt ved akselforlængelsen
  • Glidelejer med ringtætninger

Materialer og overflader

Konstruktion af galvaniseret stål

  • Kabinet af galvaniseret stål
  • Aksler af galvaniseret stål
  • Spjældblade og effektiv tryksensor fremstillet af aluminium
  • Tandhjul af antistatisk plast (ABS), temperaturbestandig op til 50°C
  • Glidelejer af plast


Pulverlakeret konstruktion (P1)

  • Kabinet af galvaniseret stål, pulverlakeret


Variant med dæmpningsskjold (TVJ-D)

  • Dæmpningsskjold af galvaniseret stål
  • Gummitætning til isolering af strukturbåren støj
  • Foringen er af mineraluld


Mineraluld

  • I henhold til EN 13501, brandklasse A1, ikke-brændbar
  • RAL-kvalitetsmærke RAL-GZ 388
  • Ikke sundhedsskadelig takket være høj bioopløselighed i henhold til forordningen om farlige stoffer og note Q i det europæiske direktiv (EC) nr. 1272/2008


Standarder og retningslinjer

  • Luftlækage i kabinet: EN 1751, klasse B
  • Luftlækage fra lukket spjæld: EN 1751, klasse 1 (B + H ≥ 600 mm)


Vedligeholdelse

  • Vedligeholdelsesfri, da konstruktion og materialer ikke udsættes for slitage

Tekniske informationer

Funktion, Teknisk data, Specifikationstekst, Ordrekode

  • Funktion
  • Teknisk data
  • Specifikationstekst
  • Ordrekode

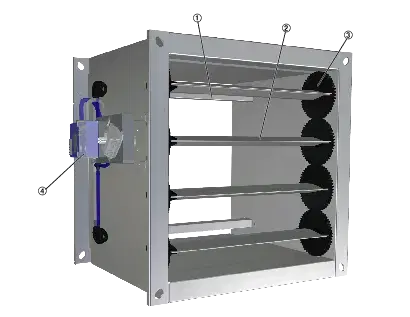

Schematic illustration of the TVJ

① Effective pressure sensor

② Damper blade

③ Gears

④ Control components, e.g. an Easy controller

VAV-spjældet er udstyret med en effektiv tryksensor til måling af volumenstrømmen.

Kontrolkomponenterne (tilbehør) omfatter en effektiv tryktransducer, der omdanner det effektive tryk til et elektrisk signal, en controller og en aktuator; kontrolfunktionerne kan opnås med en Easy controller eller med en Compact controller eller med individuelle komponenter (Universal eller LABCONTROL).

I de fleste anvendelser kommer sætpunktsværdien fra en rumtemperaturregulator.

Regulatoren sammenligner den faktiske værdi med sætpunktsværdien og ændrer aktuatorens styresignal, hvis der er en forskel mellem de to værdier.

Nominelle størrelser200 × 100 til 1000 × 1000 mm
Volumenstrømsområde45 – 10100 l/s eller 162 – 36360 m³ /h
Reguleringsområde for volumenstrøm (enhed med dynamisk differenstrykmåling)Ca. 20 til 100 % af den nominelle volumenstrøm
Minimum differenstryk5 – 40 Pa
Maksimalt differenstryk1000 Pa
Driftstemperatur10 – 50 °C

Rektangulære VAV-enheder til systemer med variabel og konstant luftmængde, egnet til indblæsning eller udsugning, fås i 39 nominelle størrelser. Høj nøjagtighed ved styring af volumenstrøm. Driftsklar enhed, som består af de mekaniske dele og de elektroniske kontrolkomponenter. Hver enhed indeholder en gennemsnitlig effektiv tryksensor til måling af volumenstrøm og spjældblade. Fabriksmonterede kontrolkomponenter komplet med ledninger og slanger. Spjældbladenes position er angivet udvendigt ved akselforlængelsen. Spjældbladet er fabriksindstillet til åben position, hvilket tillader en ventilationsluftstrøm selv uden styring; dette gælder ikke for varianter med defineret sikkerhedsposition NC (normalt lukket).


Særlige egenskaber

  • Integreret effektiv tryksensor med 3 mm målehuller (modstandsdygtig over for støv og forurening)
  • Fabriksopsætning eller programmering og test af aerodynamisk funktion
  • Parametre kan også senere indstilles på kontrolkomponenten. Afhængigt af kontrolkomponenten kan det være nødvendigt med en ekstra justeringsenhed


Materialer og overflader

  • Kabinet af galvaniseret stål

  • Aksler af galvaniseret stål

  • Spjældblade og effektiv tryksensor fremstillet af aluminium

  • Tandhjul af antistatisk plast (ABS), temperaturbestandig op til 50°C

  • Glidelejer af plast


Tilslutning

  • Flanger i begge ender, egnet til kanaltilslutning


Teknisk data

  • Nominelle størrelser: 200 × 100 til 1000 × 1000 mm
  • Volumenstrømningsområde: 42 – 10454 l/s eller 149 – 37635 m³/h
  • Minimum differenstryk: op til 109 Pa (uden sekundær lyddæmper)
  • Maksimalt differenstryk: 1000 Pa

  • Luftlækage i kabinet i henhold til EN 1751, klasse B

  • Luftlækage fra lukket spjæld i henhold til EN 1751, klasse 1 (B + H ≥ 600 mm)


Specifikationstekst for påbygningsdele

Variabel volumenstrømstyring med elektronisk Easy-controller til anvendelse af en referenceværdi og registrering af en faktisk værdi, der skal integreres med den centrale BMS.

  • Forsyningsspænding:  24 V AC/DC
  • Signalspændinger: 0 – 10 V DC
  • Mulighed for overstyring med eksterne kontakter ved hjælp af spændingsfri kontakter: Lukket, åbent, qᵥmin og qᵥmax
  • Potentiometre med procentskalaer til indstilling af volumenstrømmen qᵥmin og qᵥmax uden en justeringsenhed
  • Det faktiske værdisignal relaterer til den nominelle volumenstrøm, så idriftsættelse og efterfølgende justering forenkles
  • Reguleringsområde for volumenstrøm: ca. 20 – 100% af den nominelle volumenstrøm
  • Tydeligt synligt eksternt indikatorlys til signalering af funktionerne: Indstillet, ikke indstillet og strømsvigt
  • Elektriske forbindelser med skrueterminaler
  • Dobbelte klemmer til looping af forsyningsspændingen, dvs. til enkel tilslutning af spændingsoverførsel til den næste controller


Dimensionering

  • qᵥ _______________________ [m³/h]
  • Δpst _______________________[Pa]


Luftgenereret støj

  • LPA _______________________[dB(A)]


Støjen fra kabinettet

  • LPA _______________________[dB(A)]


Livscyklusvurdering

Der findes en livscyklusvurdering for produktserien i form af en miljøvaredeklaration (EPD), som er blevet kontrolleret og offentliggjort af en programindehaver.

Ordrekode for volumenflowkontrol (Easy)

TVJ – D / 900 × 300 / Easy
||||
1245
1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
Easy: Volumenstrømsregulator, dynamisk, analogt interface, indstilling af qvmin og qvmax med potentiometre


Ordreeksempel: TVJ-D / 500×400 / Easy

DæmpningsskjoldMed
MaterialeGalvaniseret stål
Nominel størrelse500 × 400 mm
Påbygningsdele (kontrolkomponenter) Volumenstrømsregulator, dynamisk, analogt interface, indstilling af qvmin og qvmax med potentiometre


ORDREKODE FOR VOLUMENFLOWKONTROL (varycontrol)

TVJ – D – P1 / 600 × 400 / XD4 / V0 / 200 – 900 [m³/h] / NO
|||||||||
1234578910

1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
For eksempel
BC0: Compact controller
XD4: Universal controller (VARYCONTROL)

7 Driftstilstand
F: Konstant værdi (én sætpunktsværdi)
V:  Variabel (område for sætpunktsværdi)

8 Signalspændingsområde
For faktiske og indstillede værdisignaler
0: 0 – 10 V DC
2: 2 – 10 V DC

9 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]
qᵥconst. (med driftstilstand F)
qᵥmin – qᵥmax (med driftstilstand V)

10 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømmen slået fra til ÅBEN
NC: Strømmen slået fra til LUK


Ordreeksemple: TVJ / 400×200 / BC0 / V0 / 800–2000 m³/h

DæmpningsskjoldUden
MaterialeGalvaniseret stål
Nominel størrelse400 × 200 mm
Påbygningsdele (kontrolkomponenter) Compact controller, dynamisk transducer, analogt eller MP-businterface
DriftstilstandVariabel drift med sætpunktsværdiområde qᵥmin – qᵥmax
Signalspændingsområde0 – 10 V DC
Driftsværdier
qᵥmin = 800 m³/hqᵥmax = 2000 m³/h


ORDREKODE FOR VOLUMENFLOWKONTROL (TROX UNIVERSAL)

TVJ – D – P1 / 600 × 400 / TUNF / RS / M / 0 / UMZ / … / NC
|||||||||||
1234567891011

1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
TROX UNIVERSAL controller med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digitalt kommunikationsinterface (TROX HPD)

6 Udstyrets funktion
Rumkontrol
RS: Indblæsningskontrol (Rumindblæsning)
RE: Udsugningskontrol (Rumudsugning)

7 Indstilling af volumenstrømshastighed
M: Master (RMF)
S: Slave
F: Controller til konstant flowhastighed

8 Signalspændingsområde
0: 0 – 10 V DC
2: 2 – 10 V DC

9 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrudt strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO med magnetventil

10 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]

Master (RMF)
qᵥmin: minimum volumenstrøm (rumværdi)
qᵥmax: maksimal volumenstrøm (rumværdi)
qᵥconst_Supply air: konstant indblæsning (rumværdi)
qᵥconst_Extract air: konstant udsugning (rumværdi)
qᵥDiff: forskel mellem indblæsning og udsugning (rumværdi)

Konstant værdi
qᵥconst: Konstant volumenstrømningshastighed

Slave
Ingen angivelse påkrævet

11 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømmen slået fra til ÅBEN
NC: Strømmen slået fra til LUK

Supplerende produkter
Kontrolpanel til rum
BE-LCD: Display med 40 tegn

Ordreeksempel: TVJ - P1 / 600×400 / TUN / RS / M / 0 / Z / 0 / 5200 / 0 / 0 / 0 m³/h

DæmpningsskjoldUden
MaterialePulverlakeret RAL 7001, sølvgrå
Nominel størrelse600 × 400 mm
Påbygningsdele (kontrolkomponenter)TROX UNIVERSAL controller, aktuator run time 150 s
Udstyrets funktionRumkontrol, indblæsning
Indstilling af volumenstrømshastighed Master
Signalspændingsområde0 – 10 V DC
UdvidelsesmodulerMed udvidelsesmodul EM-AUTOZERO med magnetventil til automatisk nulpunktskorrektion
Driftsværdierqᵥmin = 0 m³/h (rumværdi)qᵥmax = 5200 m³/h (rumværdi). Ingen konstant indblæsning/udblæsning, ingen indblæsnings-/udsugningsdifference


ORDREKODE FOR VOLUMENFLOWKONTROL (VARYCONTROL)

TVJ – D – P1 / 600 × 400 / XF4 / PDS / V0 / 300 – 500 [Pa] / NO
||||||||||
12345678910

1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
For eksempel
XF0: Compact controller til kanaltryk
XF4: Universal controller til styring af kanaltryk (VARYCONTROL)

6 Udstyrets funktion/Installationssted
PDS: Kanaltrykregulering, indblæsning
PDE: Kanaltrykregulering, udsugning
PRS: Rumtrykskontrol, indblæsning
PRE: Rumtrykskontrol, udsugning

7 Driftstilstand
F: Konstant værdi (én sætpunktsværdi)
V: Variabel (område for sætpunktsværdi)

8 Signalspændingsområde
For faktiske og indstillede værdisignaler
0: 0 – 10 V DC
2: 2 – 10 V DC

9 Driftsværdier for fabriksindstilling
Differenstryk [Pa]
For kontrol af kanaltryk skal du indtaste differenstrykket [Pa] som en absolut værdi
∆pconst (med driftstilstand F)
∆pmin-∆pmax (med driftstilstand V)

10 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømmen slået fra til ÅBEN
NC: Strømmen slået fra til LUK

Ordreeksempel: TVJ-D / 500×400 / XF4 / PDS / F0 / 450 Pa / NC

DæmpningsskjoldMed
MaterialeGalvaniseret stål
Nominel størrelse500 × 400 mm
Påbygningsdele (kontrolkomponenter) VARYCONTROL Universal til kanaltryk; analogt interface, spring return aktuator
Udstyrets funktion
Kanaltrykregulering, indblæsning
DriftstilstandKonstant værdi (én sætpunktsværdi)
Signalspændingsområde0 – 10 V DC
Driftsværdier∆pconst = 450 Pa
Spjældbladets positionStrømmen slået fra til LUK


ORDREKODE FOR VOLUMENFLOWKONTROL (TROX UNIVERSAL)

TVJ – D – P1 / 600 × 400 / TUNF / PRS / MFP / 0 / UMZ / … / NC
|||||||||||
1234567891011

1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
TROX UNIVERSAL controller med
TUN: Aktuator (150 s)
TUNF: Spring return aktuator (150 s)
TUS: Fast-running aktuator (3 s)
TUSD: Fast-running aktuator (3 s), med digitalt kommunikationsinterface (TROX HPD)

6 Udstyrets funktion
Trykregulering
PRS: Rumtrykskontrol, indblæsning
PRE: Rumtrykskontrol, udsugning
PDS: Kanaltrykregulering, indblæsning
PDE: Kanaltrykregulering, udsugning

7 Indstilling af differenstryk
MFP: Master, konstant trykregulering
MVP: Master, variabel differenstrykregulering
SFP: Slave, konstant trykregulering
SVP: Slave, variabel differenstrykregulering

8 Signalspændingsområde
0: 0 – 10 V DC
2: 2 – 10 V DC

9 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrydelig strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Måling af volumenstrømningshastighed
Ingen angivelse: Ingen
V:  EM-V Måling af volumenstrøm til regulering af differenstryk

Mulighed 4: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO magnetventil (kun med V)

10 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s], tryk [Pa]

Slave SVP
Δpmin: minimum differenstryk
Δpmax: maksimalt differenstryk

Slave SFP
Δpconst: Konstant differenstryk

Master MFP og MVP – det samme som slave, men derudover
qᵥmin: minimum volumenstrøm (rumværdi)
qᵥmax: maksimal volumenstrøm (rumværdi)
qᵥconst_Supply air: konstant indblæsningsluft (rumværdi)
qᵥconst_Extract air: konstant udsugningsluft (rumværdi)
qᵥDiff: forskel mellem indblæsning og udsugning (rumværdi)

11 Spjældbladets position
Kun aktuatorer med spring return
NO: Strømmen slået fra til ÅBEN
NC: Strømmen slået fra til LUK

Supplerende produkter
Kontrolpanel til rum
BE-LCD: Display med 40 tegn

Den nødvendige differenstryktransducer til rum- eller kanaltrykregulering skal bestilles separat, f.eks.
PT-699: Differenstryktransducer til rumtrykregulering
PT-699-DUCT: Differenstryktransducer til kanaltrykregulering, inklusive rør og trykudtag


Ordreeksempel: TVJ-D - P1 / 200×100 / TUSD / PRE / SFP / 2 / -20Pa

DæmpningsskjoldMed
MaterialePulverlakeret RAL 7001, sølvgrå
Nominel størrelse200 × 100 mm
Påbygningsdele (kontrolkomponenter) TROX UNIVERSAL controller, fast-running aktuator (3 s) med digitalt kommunikationsinterface (TROX HPD)
Udstyrets funktionRumtrykskontrol, udsugning
Effektiv trykindstillingSlave, kontrol af konstant tryk
Signalspændingsområde2 – 10 V DC
DriftsværdierΔpconst = -20 Pa


ORDREKODE FOR VOLUMENFLOWKONTROL (EASYLAB)

TVJ–D–P1/600×400/ELAB/S/RS/UMZ/LAB/…
| | | | | | | | | |
1 2 3 4 5 6 7 9 10 11

1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

6 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s), med digitalt kommunikationsinterface (TROX HPD)

7 Udstyrets funktion
Rumkontrol
RS: Indblæsningsregulering (Rumindblæsning)
RE: Udsugningsregulering (Rumudsugning)
PC: Differenstrykregulering (Trykregulering)

9 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrydelig strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO Magnetventil til automatisk nulpunktskorrektion

10 Yderligere funktioner
Uden rumstyringsfunktion
LAB: Udsugningssystem (laboratorier)
CLR: Led-system til indblæsning (renrum)

Med rumstyringsfunktion
LAB-RMF: Led-system til udsugning
CLR-RMF: Indblæsningssystem

11 Driftsværdier for fabriksindstilling
(kun påkrævet, når rumstyringsfunktionen er aktiv)

Volumenstrøm [m³/h eller l/s], tryk [Pa]

Samlet udsugning/indblæsning i rummet
qv1: Standardtilstand
qv2: Reduceret drift
qv3: Øget drift
qv4: Konstant indblæsning
qv5: Konstant udsugning
qv6: Forskel mellem indblæsning og udsugning
ΔpSet: Sætpunktstryk (kun med differenstrykregulering)

Supplerende produkter
Rumkontrolpanel (kun til enheder med RMF)
BE-LCD: Display med 40 tegn

Differenstryktransducer til rumtrykskontrol-udstyrsfunktion skal bestilles separat, f.eks.
PT-699: Måleområde ±50 Pa eller ±100 Pa
PT-GB604: Måleområde ±100 Pa

Ordreeksempel: TVJ / 900×300 / ELAB / SD / Z / LAB

DæmpningsskjoldUden
Nominel størrelse900 × 300 mm
Påbygningsdele (kontrolkomponenter) EASYLAB controller TCU3
AktuatorFast-running aktuator (3 s) med digitalt kommunikationsinterface (TROX HPD)
Udstyrets funktionIndblæsningsregulering (Rumindblæsning)
UdvidelsesmodulerMed udvidelsesmodul EM-AUTOZERO med magnetventil til automatisk nulpunktskorrektion
Yderligere funktionerLedningssystem til udsugning (laboratorier)


ORDREKODE FOR VOLUMENFLOWKONTROL (EASYLAB)

TVJ–D/P1/600×400/ELAB/S/EC–E0/UMZ/…
| | | | | | | | | |
1 2 3 4 5 6 7 8 9 11

1 Type
TVJ: VAV-spjæld

2 Dæmpningsskjold
Ingen angivelse: Uden
D: Med dæmpningsskjold

3 Materiale
Ingen angivelse: Galvaniseret stål
P1: Pulverlakeret RAL 7001, sølvgrå

4 Nominel størrelse [mm]
B × H

5 Påbygningsdele (kontrolkomponenter)
ELAB: EASYLAB controller TCU3

6 Aktuatorer
S: Fast-running aktuator (3 s)
SD: Fast-running aktuator (3 s), med digitalt kommunikationsinterface (TROX HPD)

7 Udstyrets funktion
Enkel betjening
SC: Indblæsningskontrol
EC: Udsugningskontrol

8 Indstilling af ekstern volumenstrøm
E0: Spændingssignal 0 – 10 V DC
E2: Spændingssignal 2 – 10 V DC
2P: Afbryderkontakter (leveres af andre) til 2 skiftetrin
3P: Afbryderkontakter (leveres af andre) til 3 skiftetrin
F: Konstant flowværdi, ingen signalering påkrævet

9 Udvidelsesmoduler
Mulighed 1: Strømforsyning
Ingen angivelse: 24 V AC/DC
T: EM-TRF til 230 V AC
U: EM-TRF-USV til 230 V AC, giver uafbrydelig strømforsyning (UPS)

Mulighed 2: Digital kommunikationsgrænseflade
Ingen angivelse: Ingen
B: EM-BAC-MOD-01 til BACnet MS/TP
M: EM-BAC-MOD-01 til Modbus RTU
I: EM-IP til BACnet/IP, Modbus/IP og webserver
R: EM-IP med realtidsur

Mulighed 3: Automatisk nulpunktskorrektion
Ingen angivelse: Ingen
Z: EM-AUTOZERO Magnetventil til automatisk nulpunktskorrektion

11 Driftsværdier for fabriksindstilling
Volumenstrøm [m³/h eller l/s]
Afhængig af indstillingen for ekstern volumenstrøm
E0, E2: qvmin/qvmax
2P: qv1/qv2
3P: qv1/qv2 / qv3
F: qv1

Ordreeksempel: TVJ - P1 / 200×100 / ELAB / S / EC / F / 500 m³/h

DæmpningsskjoldUden
MaterialeGalvaniseret stål, pulverlakeret RAL 7001
Nominel størrelse200 × 100 mm
Påbygningsdele (kontrolkomponenter)EASYLAB controller TCU3
AktuatorFast-running aktuator (3 s)
Udstyrets funktionEnkel controller, Udsugning
Indstilling af volumenstrømshastighed Konstant flowværdi, ingen signalering nødvendig
Driftsværdierqv1 = 500 m³/h

Varianter, Dimensioner og vægt, Installation og idriftsættelse, Produkt deltaljer

  • Varianter
  • DIMENSIONER OG VÆGT
  • INSTALLATION OG IDRIFTSÆTTELSE
  • PRODUKT DELTALJER
VAV terminal unit, variant TVJ
NS (B × H)B₁B₂H₁H₂kg
200 × 1002342761341766
300 × 1003343761341767
400 × 1004344761341768
500 × 1005345761341769
600 × 10063467613417610
200 × 2002342762342769
300 × 20033437623427610
400 × 20043447623427611
500 × 20053457623427612
600 × 20063467623427613
700 × 20073477623427614
800 × 20083487623427615
300 × 30033437633437610
400 × 30043447633437611
500 × 30053457633437612
600 × 30063467633437613
700 × 30073477633437615
800 × 30083487633437616
900 × 30093497633437618
1000 × 3001034107633437619
400 × 40043447643447614
500 × 40053457643447615
600 × 40063467643447616
700 × 40073477643447617
800 × 40083487643447618
900 × 40093497643447621
1000 × 4001034107643447620
500 × 50053457653457619
600 × 50063467653457620
700 × 50073477653457622
800 × 50083487653457623
900 × 50093497653457625
1000 × 5001034107653457626
600 × 60063467663467619
800 × 60083487663467623
1000 × 6001034107663467627
800 × 80083487683487628
1000 × 8001034107683487632
1000 × 1000103410761034107638
,
NS (B × H)B₁B₂H₁H₂kg
200 × 1002342801341809
300 × 1003343761341767
400 × 1004344761341768
500 × 1005345761341769
600 × 10063467613417610
200 × 20023428023428014
500 × 20053457623427612
700 × 20073477623427614
300 × 30033438033438015
400 × 30043448033438017
500 × 30053458033438018
600 × 30063468033438020
700 × 30073478033438022
800 × 30083488033438024
900 × 30093498033438026
1000 × 3001034108033438029
400 × 40043448043448021
500 × 40053458043448023
600 × 40063468043448024
700 × 40073478043448026
800 × 40083488043448027
900 × 40093498043448029
1000 × 4001034108043448032
500 × 50053458053458028
600 × 50063468053458030
700 × 50073478053458032
800 × 50083488053458035
900 × 50093498053458037
1000 × 5001034108053458039
600 × 60063468063468029
800 × 60083488063468035
1000 × 6001034108063468041
800 × 80083488083488042
1000 × 8001034108083488048
1000 × 1000103410801034108057
Bend, vertical

A bend – with a straight duct section of at least 4H upstream of the VAV terminal unit – has only a negligible effect on the volume flow rate accuracy.

Installation og idriftsættelse

  • Enhver installationsretning (undtagen enheder med statisk effektiv tryktransducer)
  • Med flanger i begge ender til at lave tilslutninger til kanalerne
  • TVJ-D: For konstruktioner med dæmpningsskjold skal kanaler på rumsiden have beklædning op til controllerens dæmpningsskjold


Opstrøms betingelser

Volumenstrømningsnøjagtigheden Δqᵥ gælder for en lige opstrøms sektion af kanalen. Bøjninger, krydsninger eller en indsnævring eller udvidelse af kanalen forårsager turbulens, der kan påvirke målingen. Kanaltilslutninger, f.eks. afgreninger fra hovedkanalen, skal overholde EN 1505. Nogle installationssituationer kræver lige kanalsektioner opstrøms.

VARYCONTROL kontrolkomponenter

Det er ikke sikkert, at alle størrelser af tilbehør er tilgængelige eller egnede, se noten under tabellen.


PåbygningsdeleKontrolleret variabelGrænsefladeTryktransducer Aktuator Producent
Easy controller, dynamisk
Easy

qv

0 – 10 VIntegreretslow-running

Integreret		①
Compact controller, dynamisk
BC0

qv

0 – 10 V eller 2 – 10 V eller MP bus grænsefladeIntegreretslow-running

Integreret		②

BL0 **

qv

LonWorks FTT 10 grænseflade

Integreretslow-running

Integreret		②
LN0

qv

0 – 10 V eller 2 – 10 VIntegreretslow-running

Integreret		⑤
LK0

qv


KNX grænseflade

Integreretslow-running

Integreret		⑤
XB0

qv

0 – 10 V eller 2 – 10 VIntegreretslow-running

Integreret		①
BM0

qv


Modbus RTU/BACnet MS/TP

Integreretslow-running

Integreret		②
BM0-J6

qv

Modbus RTU/BACnet MS/TP med RJ12 stik (til X-AIRCONTROL)

Integreretslow-running

Integreret		②
Compact controller, statisk
XD0

qv

0 – 10 V eller 2 – 10 VIntegreretslow-running

Integreret		③
XF0Δp0 – 10 V eller 2 – 10 VIntegreret, justerbart kontrolområde 25 - 550 Paslow-running

Integreret		③
Universal controller, dynamisk

B13 *

qv

0 – 10 V eller 2 – 10 VIntegreretslow-running

Separat		②

B1B *

qv

0 – 10 V eller 2 – 10 VIntegreretspring return aktuator

Separat		②
BUDN

qv

0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreretslow-running

Separat		②
BUDNF

qv

0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreretspring return aktuator

Separat		②
XB4

qv

0 – 10 V eller 2 – 10 VIntegreretspring return aktuator

Separat		③
VARYCONTROL Universal controller, statisk

BP3 *

qv

0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual componentslow-running

Separat		②

BPB *

qv

0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual componentspring return aktuator

Separat		②

BPG *

qv

0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual componentfast-running

Separat		②

BB3 *

qv

2 – 10 Vindividual componentslow-running

Separat		②

BBB *

qv

2 – 10 Vindividual componentspring return aktuator

Separat		②

BR3 *

Δp0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual component

100 Pa		slow-running

Separat		②

BRB *

Δp0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual component

100 Pa		spring return aktuator

Separat		②

BRG *

Δp0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual component

100 Pa		fast-running

Separat		②

BS3 *

Δp0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual component

600 Pa		slow-running

Separat		②

BSB *

Δp0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual component

600 Pa		spring return aktuator

Separat		②

BSG *

Δp0 – 10 V eller 2 – 10 V eller MP bus grænsefladeindividual component

600 Pa		fast-running

Separat		②

BG3 *

Δp2 – 10 Vindividual component

100 Pa		slow-running

Separat		②

BGB *

Δp2 – 10 Vindividual component

100 Pa		spring return aktuator

Separat		②

BH3 *

Δp2 – 10 Vindividual component

600 Pa		slow-running

Separat		②

BHB *

Δp2 – 10 Vindividual component

600 Pa		spring return aktuator

Separat		②
BUSN

qv

0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreretslow-running

Separat		②
BUSNF

qv

0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreretspring return aktuator

Separat		②
BUSS

qv

0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreretfast-running

Separat		②
BUPNΔp0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreret

Justerbart kontrolområde 25 – 450 Pa		slow-running

Separat		②
BUPNFΔp0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreret

Justerbart kontrolområde 25 – 450 Pa		spring return aktuator

Separat		②
BURNΔp0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreret

Justerbart kontrolområde -50 ... -10 Pa eller 10 ... 50 Pa		slow-running

Separat		②
BURNFΔp0 - 10 V eller 2 - 10 V eller MP bus eller Modbus RTU eller BACnet MS/TPIntegreret

Justerbart kontrolområde -50 ... -10 Pa eller 10 ... 50 Pa		spring return aktuator

Separat		②
XD4

qv

0 – 10 V eller 2 – 10 VIntegreretspring return aktuator

Separat		③
XF4Δp0 – 10 V eller 2 – 10 VIntegreret, justerbart kontrolområde 25 - 550 Paspring return aktuator

Separat		③

* Kontrolkomponent udfases
** Kontrolkomponent udgår - skal ikke medtages i nye projekter

qv Volumenstrømningshastighed
Δp Differenstryk
① TROX, ② TROX/Belimo, ③ TROX/Gruner, ⑤ Siemens

Begrænsning af dimensioner

Type TVJ op til maks. 1000 × 600 mm med fastgørelse BUSS, BPG *, BRG *, BSG *.

TROX UNIVERSAL kontrolkomponenter

Det er ikke sikkert, at alle størrelser af tilbehør er tilgængelige eller egnede, se noten under tabellen.

PåbygningsdeleKontrolleret variabelGrænsefladeTryktransducer Aktuator Producent
VARYCONTROL Universal controller, statisk
TUNqv, Δp

TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: Modbus, BACnet, webserver

qv = integreret

Δp = separat		slow-running

Separat		①
TUNFqv, Δp

TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: Modbus, BACnet, webserver

qv = integreret

Δp = separat		spring return actuator

Separat		①
TUSqv, Δp

TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: Modbus, BACnet, webserver

qv = integreret

Δp = separat		fast-running

Separat		①
TUSDqv, Δp

TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: Modbus, BACnet, webserver

qv = integreret

Δp = separat

fast-running med digitalt kommunikationsgrænseflade (TROX HPD), separat

①

qv Volumenstrømshastighed
Δp Differenstryk
① TROX

Enhedens maksimale størrelse med udvalgt tilbehør

Tilbehøret TUS må ikke være større end 1000 x 600 mm for at kunne bruges med TVJ.

LABCONTROL EASYLAB kontrolkomponenter

Det er ikke sikkert, at alle størrelser af tilbehør er tilgængelige eller egnede, se noten under tabellen.

PåbygningsdeleKontrolleret variabelGrænsefladeTryktransducer Aktuator Producent
EASYLAB
ELAB

qv, Δp *

TROX Plug&Play kommunikationssystem og 0 - 10 V eller 2 - 10 V eller med valgfrit tilbehør: Modbus, BACnet, webserver

qv = integreret

Δp = separat

fast-running, separat

eller

fast-running med digital kommunikationsgrænseflade (TROX HPD), separat

③

① TROX

* Den kontrollerede variabel afhænger af typen af VAV-enhed

  • TVR, TVRK: Stinkskab, rumindblæsning, rumudsugning, rumtryk, enkelt controller
  • TVLK: Stinkskab, enkelt controller
  • TVJ, TVT: Indblæsning i rum, udsugning i rum, rumtryk, enkelt controller
  • TVZ, TZ-Silenzio: Indblæsning i rum, rumtryk, enkelt controller
  • TVA, TA-Silenzio: Udsugning i rum, rumtryk, enkelt controller


Enhedens maksimale størrelse med udvalgt tilbehør

TVJ kun op til 1000 × 600 mm med ELAB og aktuatormulighed S (fast-running aktuator)

Pladskrav

  • Pladskrav
Access to attachments

Schematic illustration of required installation space

Nødvendig plads til idriftsættelse og vedligeholdelse

Der skal være tilstrækkelig plads i nærheden af alle redskaber til at muliggøre idriftsættelse og vedligeholdelse. Det kan være nødvendigt at sørge for tilstrækkeligt store inspektionsåbninger.

Produktillustrationerne viser ingen detaljer om installationssituationen. Hvis et tilbehør kræver en bestemt installationsretning, er dette angivet på et klistermærke på produktet.

Nødvendig plads

Påbygningsdele①②③

Easy controller

Easy

400

H

300

Compact controller

BC0, BL0, BM0, BM0-J6, LN0, LK0, XB0, XD0, XF0

400

H

300

Universal controller

BUDN, BUDNF, BUSN, BUSNF, BUSS, BUPN, BUPNF, BURN, BURNF, XB4, XD4, XF4 (B13 *, B1B *, BP3 *, BPB *, BPG *, BB3 *, BBB *, BR3 *, BRB *, BRG *, BS3 *, BSB *, BSG *, BG3 *, BGB *, BH3 *, BHB *).

500

H

300

TROX UNIVERSAL

TUN, TUNF, TUS, TUSD

500

H, men mindst 350

400


H: Enhedshøjde

* Kontrolkomponent under udfasning

Downloads

Produktoplysninger

  • Basic information and nomenclature - VAV terminal units

    Basic-information-and-nomenclature_VAV-terminal-units_PD_2022_02_25_DE_en Basic information and nomenclature 490 KB pdf

  • FProduct data sheet BURN

    BURN_PD_2024_01_17_DE_en Product data sheet 730 KB pdf

  • Product data sheet BUPN

    BUPN_PD_2024_01_16_DE_en Product data sheet 730 KB pdf

  • Product data sheet Type TVJ

    TVJ_PD_2022_01_17_DE_en Product data sheet 920 KB pdf

  • Product data sheet control component Easy

    Easy_PD_2023_06_21_DE_en Product Data Sheet 1,4 MB pdf

  • Product data sheet control component XF4

    XF4_PD_2021_06_01_DE_en Product data sheet  38 MB pdf

  • Product data sheet control components BC0

    BC0_PD_2022_09_15_DE_en Product data sheet  840 KB pdf

  • Product data sheet control components BM0

    BM0_PD_2022_09_15_DE_en Product data sheet 570 KB pdf

  • Product data sheet control components BM0-J6

    BM0-J6_PD_2022_02_21_DE_en Product data sheet 23 MB pdf

  • Product data sheet control components BUDNF

    BUDNF_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

  • Product data sheet control components BUPNF

    BUPNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf

  • Product data sheet control components BURNF

    BURNF_PD_2024_01_17_DE_en Product data sheet 730 KB pdf

  • Product data sheet control components BUSN

    BUSN_PD_2024_01_17_DE_en  Product data sheet 750 KB pdf

  • Product data sheet control components BUSNF

    BUSNF_PD_2024_01_17_DE_en Product data sheet 740 KB pdf

  • Product data sheet control components BUSS

    BUSS_PD_2024_01_17_DE_en Product data sheet  710 KB pdf

  • Product data sheet control components XB0

    XB0_PD_2023_08_28_DE_en Product data sheet 860 KB pdf

  • Product data sheet control components XB4

    XB4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf

  • Product data sheet control components XD0

    XD0_PD_2022_01_24_DE_en Product data sheet 520 KB pdf

  • Product data sheet control components XD4

    XD4_PD_2020_02_14_DE_en Product data sheet 38 MB pdf

  • Product data sheet control components XD4

    XD4_PD_2020_02_14_DE_en Product data sheet 920 KB pdf

  • Product data sheet control components XF0

    XF0_PD_2021_06_01_DE_en Product data sheet 490 KB pdf

  • Product data sheet control components XF4

    XF4_PD_2020_02_27_DE_en Product data sheet 38 MB pdf

  • Product data sheet control components XF4

    XF4_PD_2021_06_01_DE_en Product data sheet 890 KB pdf

  • Product data sheet BUDN

    BUDN_PD_2024_01_16_DE_en Product data sheet 770 KB pdf

Certifikater

  • Declaration of conformity or declaration of incorporation Types TVJ, TVT

    CE_VVS_DE_en Declaration of conformity or declaration of incorporation 200 KB pdf

  • Environmental Product Declaration TVJ

    TVJ_EPD_2024_03_DE_en Environmental Product Declarations 420 KB pdf

  • Environmental Product Declaration TVJ-D

    TVJ-D _EPD_2024_03_DE_en Environmental Product Declarations 530 KB pdf

Brugsanvisninger

  • Assembly and operating instructions TVJ

    TVJ_IOM_CD10021_V2_2024_01_GB_en 1,6 MB pdf

  • Installation and commissioning instructions – Control component Easy

    EASY_IM_A00000073971_V2_2020_03_DE_en 1,5 MB pdf

  • Installation instructions – Replacing GUAC actuators

    IM_2018_01_A00000066402_GUAC-Stellantriebe_tauschen-V1_GB_en 1,4 MB pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Del siden

Anbefal denne side

Her har du mulighed for at anbefale denne side videre som link.

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din anbefaling er sendt, og vil snarest blive leveret til modtageren.


Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

Kontakt

Vi hjælper dig gerne

Angiv venligst et emne for din forespørgsel og dine kontaktoplysninger.
Tel.: +45 4914 6633

Attachment (max. 10MB)
Din meddelelse
Din meddelelse til

Felter markeret med stjerne (*) er påkrævede.

Kontakt

Mange tak for meddelelsen!

Din meddelelse er modtaget og vil blive behandlet af vores service center.
Vores serviceafdeling vil snarest muligt kontakte dig.
Til generelle spørgsmål om produkter og tjenester kan du kontakte os på:
Tel.: +45 4914 6633

TROX Logo
By clicking the button, you allow us to provide you with an excellent website experience and easy shopping processes. These cookies include ones that are necessary for the operation of the site and for the control of our services and applications, as well as ones that are used solely for statistical purposes, for convenience settings or to display personalized content. You can decide which categories you want to allow and you can adjust the data utilisation settings based on your individual requirements. Please note that, depending on the settings that you have selected, all functionalities of the page might not be available. You can change your selection at any time.
Cookie-indstillinger
