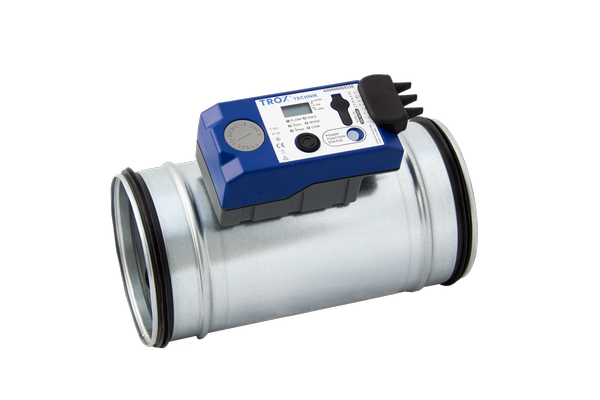

TVE-NE

VAV-REGULATOR

  • Reguleringsområde fra 0,5 til 13 m/s
  • Dimensioner fra Ø100 - Ø400
  • Kan monteres direkte i bøjninger og forgreninger
  • Luftmængdemåling via spjældblad og spjældakse


KØB TVE-NE VIA VORES ONLINE SHOP, MYTROX

TVE-NE er en af vores lagervarer. Det vil sige, at vi har dette produkt opbevaret på vores lager i Danmark. Nedenfor kan du se de typer, du kan købe på myTROX. Vi har 7 størrelser på lager; Ø100 til Ø400. Alle størrelser er udstyret med Easy- eller Modbus-aktuator.

Product successfully added to cart

ANVENDELSE

TVE er en cirkulær volumenregulator, der arbejder uafhængigt af kanaltrykket, og som regulerer til den ønskede luftmængde i henhold til det givne sætpunkt. Sætpunktet for den ønskede luftmængde kan f.eks give analogt som et 0 / 2-10 V signal eller digitalt via Modbus. TVE er beregnet til brug i komfortventilation og kan leveres med både dynamisk sensor og statisk sensor. Statiske sensorer bruges typisk i situationer, hvor der er en høj koncentration af forurenende stoffer eller aggressive stoffer i luften.


UDFØRELSE

TVE er en komplet måle- og styreenhed til efterspørgselsstyring af luftmængder i ventilationssystemer. Luftmængden måles via trykmåling i spjældbladet, og regulering- samt spjældbevægelse finder sted i TROX VAV -regulatoren som er monteret. Måltrykket overføres direkte til regulatoren via spjældakslen, så der er ingen overflademonterede slanger eller kabler på produktet. VAV-controlleren kan let skilles ad og monteres med et enhåndsgreb uden brug af værktøj.

TVE overholder tæthedsklasse 3 (Ø100-Ø160) og 4 (Ø200-Ø400) med spjældbladet i lukket position og klasse C for lækage til omgivelserne i henhold til EN 1751. Hygiejneegenskaber er i overensstemmelse med kravene i VDI 6022. De tekniske egenskaber for TROX VAV-controllere der bruges på TVE, findes i separate datablade. Controllerne leveres til analog styring eller med Modbus RTU-kommunikation. Begge varianter fås med dynamisk eller statisk trykføler. TVE kan leveres i en udgave med isolering og stålhus.

BESKRIVELSE

TVE har en ramme produceret i galvaniseret stål, korrosionsklasse C3. Spjældblad og spjældaksel er i plast, PA6, UL94, flammehæmmende (V-0). Pakningen på spjældbladet er lavet af plastik, TPU, resistent mod mikrobakterier. Pakningen på forbindelsen er i EPDM gummi. I jakkeversionen bruges Ecoson polyesterisolering. TVE kan leveres i korrosionsklasse C5 i materialerne rustfrit, syrefast og Magnelis (gælder ikke beklædt version).

MONTERING

TVE kan monteres direkte i bøjninger og forgreninger, uden at dette påvirker målenøjagtigheden. For at begrænse støj og give den bedst mulige regulering, skal spjældbladet / spjældakslen følge (være parallelt med) retningsændringen i bøjningen eller forgreningen. Se figur 3 og figur 4 i databladet. Der skal afsættes tilstrækkelig serviceafstand til idriftsættelse og vedligeholdelse. Det anbefales at installere TVE med en minimum serviceafstand i henhold til figur 5 og tabel 5 i databladet. Om nødvendigt skal der monteres en inspektionslem.

Tekniske informationer

  • BESTILLINGSKODE

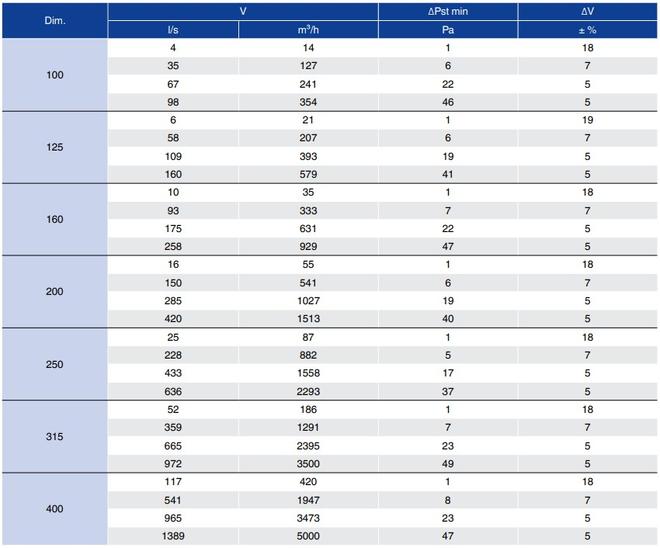

  • HURTIGVALG

Downloads

Produktoplysninger

Brochurer

Certifikater

Brugsanvisninger
